Монтаж чиллера и фанкойла

В избранное
Артикул: 000844
Цена
от 3 000 Р
-+Купить
Купить в 1 клик

Характеристики

Монтаж наружного блокаДа
Прокладка трассыДа
Рассчитать стоимость вашего объекта

Все объекты имеют особенности. Наши менеджеры произведут индивидуальные расчеты и отправят коммерческое предложение в ответном письме на электронную почту.

Если у вас остались вопросы? Позвоните нам: +7 (495) 580-30-37

Телефон
E-mail
Выберите файлы..
Приложите Ваш проект (планировку, схему, чертеж) и мы выполним необходимые расчеты.

Описание

  1. Расценки на монтаж чиллера и фанкойла;
  2. Общее описание вентиляционного оборудования;
  3. Какие элементы используются при установке фанкойла и чиллера?
  4. Виды фанкойлов и места размещения агрегатов;
  5. Чиллер-фанкойл или VRF-система?
  6. Плюсы и минусы монтажа;
  7. Плюсы и минусы монтажа VRF-систем;
  8. Этапы изготовления: проектирование, установка.

Цены на установку чиллера и фанкойла

Вид работ цена / ед. измерения
Монтаж внутреннего блока От 1500 руб./шт.
Монтаж наружного блока От 4000 руб./шт.
Прокладка трасы От 450 руб./м.п
Установка помпы От 1000 руб./шт.
Установка настенного пульта От 500 руб./шт.

Эффективный обогрев и кондиционирование крупных помещений остается главным вопросом для многих владельцев бизнесов, частных домов и др. объектов. Сегодня существует несколько вариантов для достижения целей. Ниже мы подробно разберем этапы работ, а также опишем альтернативное оборудование, доступное для заказа.

Авимос предлагает проектирование и установку системы управления климатом. Мы делаем документы. Предоставляем бригаду для строительства сети, а также отправляем бесплатно специалиста. Согласовывать проект с инстанциями будут наши мастера. Позвоните.

Общее описание товара

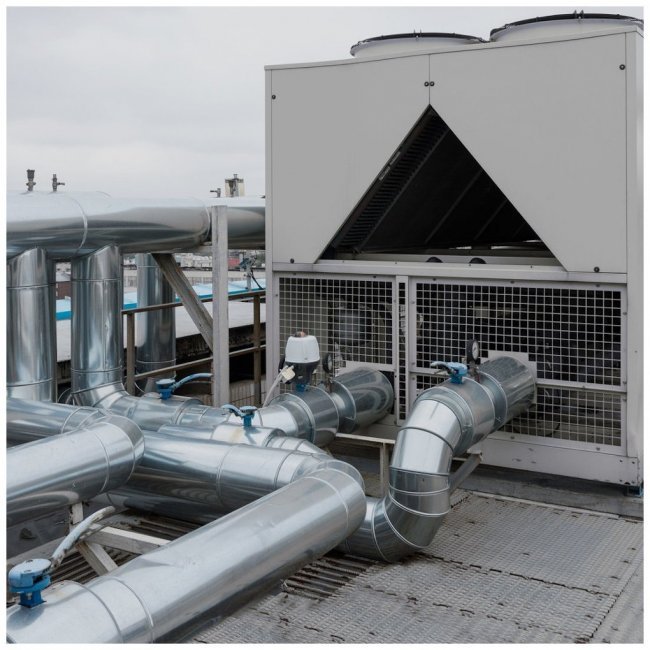

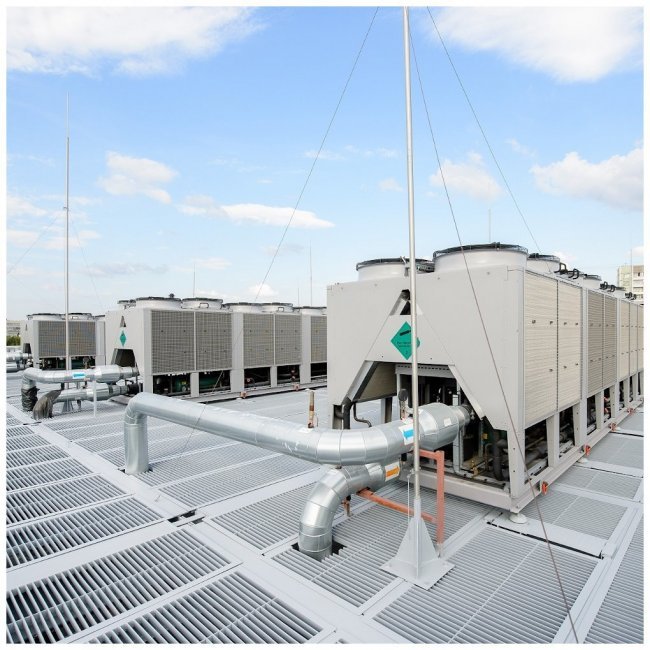

Чиллер-фанкойл — это оборудование для контроля температуры в помещении. В отличие от кондиционеров и сплит-систем, использующих фреон или другой хладагент для работы с воздухом, а также калориферы, функционирующие от электричества, в данной системе применяется вода.

Принцип действия: фреон здесь используется только на ранней стадии — жидкость остужается и отправляется по трубам во внутренний блок, в радиатор, через который на определенной скорости пропускается воздух. Результат — он выходит наружу уже с низкой температурой. Так можно равномерно отапливать помещение или создавать воздушные завесы.

Какие элементы используются при монтаже

Обычно производится установка 3 деталей. Посмотрите подробнее:

Монтаж фанкойла: это внутренние блоки, крепящиеся на стены и потолки. Размещаются непосредственно в комнатах. В них находятся вентиляторы, которые и «проталкивают» воздух через радиатор. Последний охлаждается или нагревается с помощью воды. Благодаря этому и происходит достижения нужной температуры.

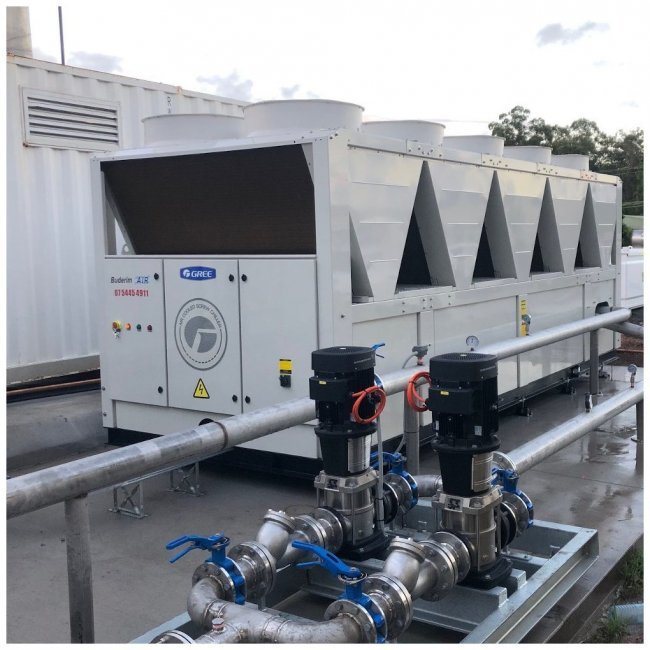

Монтаж чиллера: блок для охлаждения жидкости. Он схож с ККБ или другим наружным элементом системы кондиционирования. Состоит конструкция из 4 деталей:

  • Конденсатор;
  • Компрессор;
  • Испаритель;
  • Вентили;
  • Баки;
  • Насосы;
  • Поддоны;
  • Теплообменник.

В последнем вода или специальный раствор попадает в обычном состоянии. Рядом с каналом проходит линия, наполненная фреоном. Она и передает холод жидкости, после чего та отправляется дальше, внутрь здания. Хладагент же возвращается в компрессор. В результате он не может попасть в помещение, что обеспечивает высокий уровень экологической безопасности.

Монтаж кондиционера осуществляется целиком или по отдельности с компрессором. Это позволяет экономить место. Бывает, что выгоднее разместить всю технику в одной точке. Данная деталь решается на стадии осмотра объекта. Клиента это волновать не должно, т. к. сей факт не сильно влияет на производительность.

Монтаж нагревательных элементов: это дополнительная составляющая чиллера. Дело в том, что последний не только способен охлаждать поток, но и нагревать его. Для этих целей используются отдельно стоящие котлы или тепловые насосы. Однако далеко не каждый агрегат умеет одновременно повышать и понижать температуру носителя. О видах будет написано ниже.

Полезная информация: всё наше оборудование изготавливается в стандартных для рынка габаритах. Вы легко сможете найти для него запчасти, когда потребуется ремонт. Вдобавок техника производится известными фирмами, что позволит вам купить оригинальные детали.

Монтаж системы управления системой: мы устанавливаем в том числе и оборудование для контроля. Представляет оно собой электрический щит, размещаемый в подсобном помещении. Он подключается к вентиляторам, насосам и др. деталям. На передней дверце будут расположены кнопки. Нередко при работах, вместо отдельных узлов мы ставим один общий блок для контроля над всем климатическим оборудованием — воздухообмен, кондиционирование, отопление, увлажнение и т. д. Иногда стальные шкафы имеются для каждого вида техники. А вот сама система контроля единая. Она исполняется в 2 вариациях:

  • Панели с кнопками и дисками — с помощью нее вы переключаете различные функции, меняется скорость вращения вентиляторов, нагрев и т. д.;
  • Экраны — они делаются с сенсорным покрытием, как у планшета, и обычными кнопками. По функциям устройство не сильно отличается от предыдущего варианта, но все же предоставляет ряд дополнительных возможностей. Смотрите температуру воздуха, т. к. внутри помещения мы установим датчики. Просто меняйте её, а система сама подстроит характеристики. После выполнения работ вам также будет доступно выставление графика запуска климатической сети. Это позволит отключать оборудование ночью, когда вы на работе и дома никого нету. Вариантов много и все они вам доступны. Обсудите данный вопрос с нашим менеджером.

Виды фанкойлов

Устанавливаются агрегаты, отличающиеся количеством каналов, методом воздухообмена, а также расположением элементов. Взгляните подробнее:

Число труб

  • Две — к теплообменнику подключается 2 трубы. По одной из них вода поступает внутрь, по другой она уходит в помещение. Такая система позволяет либо повышать температуру содержимого, либо понижать её. Одновременно делать это нельзя. Если вам нужен только кондиционер, то выбрать данный вариант станет отличным решением;
  • Четыре — более совершенная сеть, состоящая из двух теплообменников. Каждый имеет по две трубы. В первом находится холодная жидкость, во втором горячая. Система самостоятельно регулирует подачу. Такое оборудование позволяет гибко менять температуру, чередуя потоки.

Места размещения

Снаружи: имеется в виду, что элементы ставятся в помещениях, вне климатической сети. Они идентичны внутренним блокам кондиционеров. Представлены в 3 вариациях:

  • Кассетные — обычно исполняются под размеры офисных потолков вроде «Армстронг». Габариты варьируются от 600x600 мм до 1200x600 мм. Узлы подготовки воздуха являются встраиваемыми. Т. к. они находятся на большой высоте, рассеивание потока происходит равномерно даже на обширных площадях;
  • Настенные — самый распространенный вид, использующийся как в помещениях, так и на входных группах. В последнем случае он применяется в целях создания воздушных завес. Вы могли видеть их в магазинах и в других общественных местах;
  • Напольные — это более редкая разновидность. Часто востребованная в промышленном секторе. Техника монтируется непосредственно в нижней части помещения.

Внутри: в этой группе всего один вид. Можете произвести монтаж фанкойлов канального типа, которые будут размещаться непосредственно в шахтах вентиляции. Это позволит не перегружать помещение лишними объектами.

По способу воздухообмена

Установка может осуществляться двумя методами. Первый — это, когда внутренний блок затягивает воздух из комнаты, изменяет его температуру и отправляет обратно. Данная разновидность оборудования использует рециркуляцию. Однако это не самый совершенный метод, т. к. при нагревании кислород неизбежно выжигается, вдобавок проветривания не осуществляется.

Учитывая факт, что на большинстве коммерческих объектов, да и в жилом секторе, часто устанавливается приточная вентиляция, популярностью пользуется второй тип приборов. Он подразумевает установку канальной модели фанкойла. Они размещаются непосредственно в сети воздухообмена и обрабатывают свежий поток. Благодаря этому внутрь всегда поступает предварительно подготовленный поток.

Полезная информация: Авимос предлагает большое количество техники для управления климатом. У нас вы можете заказать любые системы кондиционирования, а также вентиляцию, снабженную современными фильтрами и другими узлами. Загляните в соответствующий раздел на сайте.

На какие объекты можно заказать монтаж

Все работы имеет смысл производить на больших объектах. В квартирах, домах или маленьких магазинчиках площадью до 300 кв. можно обойтись традиционной сплит-системой, состоящей из блока на улице и 3-4 внутренних элементов. Однако ее не получится разместить на более крупной площади. В этом случае представленный вариант станет оптимальным выбором. Обычно у нас заказывают продукт следующие сферы:

  • Медицинская — высокий уровень эффективности оборудования для больниц, санаториев и прочих учреждений, занимающихся лечением людей;
  • Жилая — мы работаем с владельцами квартир, коттеджей, таунхаусов, дач, особняков, поместий и т. д. Возможна установка оборудования в многоквартирном здании на стадии строительства;
  • Деловая — владельцы бизнес-центров и торгово-развлекательных комплексов являются одними из наших основных клиентов. В этот же раздел можно отнести банки, станции техобслуживания и прочие здания, собирающие десятки работников под своей крышей;
  • Производственная — представленное оборудование крайне востребовано в цехах, на различных заводах и других объектах промышленной сферы.

Также мы производим установку в образовательных учреждениях, в административных зданиях и любых других местах.

Полезно знать: чиллеры используются в том числе и для охлаждения оборудования. Хороший пример — станки на заводе или в цехе.

Чиллер-фанкойл или VRF-система

Начнём с того, что оба варианта вы можете приобрести у нас. Вы уже поняли, что получите, заказав монтаж чиллеров. А вот VRF-оборудование — это аналог сплит-кондиционеров, но значительно улучшенный. Он создан для крупных помещений. Представляет собой конденсаторный блок, размещающийся на улице или в отдельной комнате, а также множество внутренних узлов. Особенность заключается в том, что вместо воды здесь циркулирует фреон.

VRF-системы лучше в плане производительности — их установка является наиболее современным, но и самым дорогим решением.

Плюсы и минусы монтажа чиллер-фанкойлов

Преимущества:

  • Низкая стоимость оборудования и его установки;
  • Широкие возможности по модернизации системы;
  • Минимальное количество ограничений, касающихся высоты размещения приборов и длины магистрали;

Минусы системы чиллер-фанкойл:

  • Внушительный расход электричества;
  • Сложный процесс проектирования, не являющийся для нас проблемой;
  • Большое число вспомогательных элементов системы вроде насосов и обменников;
  • Низкая точность регулировки температуры — она осуществляется с помощью отключения и включения подачи холодной, горячей воды.

Плюсы и минусы монтажа VRF-систем

Преимущества:

  • Энергоэффективность — она самая высокая на рынке;
  • Точность — перепады температур составляют всего 0,5 градуса. Показателей меньше у какой-либо другой техники сегодня нет;
  • Надежность — подключается несколько компрессоров. При выходе одного значительных изменений на коротком отрезке времени не происходит.

Минусы:

  • Цена — стоимость монтажа фанкойла в разы меньше. У VRF-систем она самая высокая на рынке, т. к. они являются относительно новым продуктом, за которым будущее;
  • Модернизация — сеть приходится останавливать, когда вы хотите добавить или удалить ее составляющие;
  • Размеры — в случае с VRF-комплексами длина трассы может доходить до 1 км, по высоте 100 м, а вот с более дешевыми конденсаторными кондиционерами, также использующимися в больших зданиях (это усредненный по цене и характеристикам вариант), параметр снижается до 25 м. Таких ограничений у представленной на странице техники нет.

На данный момент Авимос устанавливает все существующие виды климатических систем. Рассмотрите вариант реализации ККБ. Загляните в раздел с VRF-системами на сайте. Если вы затрудняетесь принять решение, то позвоните или напишите нам. Менеджер подробно расскажет о выгодах. Так как у нас в наличии все виды продуктов, нам незачем пытаться продать вам какой-то конкретный товар. Специалисты подберут оптимальный.

Характеристики

Оборудование может иметь следующие на параметры:

  • Производительность — до 9000 кВт;
  • Способ охлаждения — водяной и воздушный;
  • Конденсатор — выносной или встроенный;
  • Содержимое труб — вода, этиленгликоль, незамерзающие жидкости (с гликолевой базой).

Полезно знать: монтаж фанкойлов иногда подразумевает установку электронагревателей в системе. Они увеличивают температуру воздуха.

Этапы изготовления

Прежде чем мы начнем проектировать сеть, необходимо учесть параметры здания. Для этого менеджер приедет на объект, соберет документы с планами постройки и сохранит ее данные. Далее начнется процедура изготовления, состоящие из трёх этапов:

Проектирование

  • Создание технического задания, включающее изготовление визуализаций;
  • Ознакомление с документацией, составленной замерщиком;
  • Проведение расчётов по тепловыделению для каждого помещения;
  • Подбор оборудования и его характеристик;
  • Расчет гидравлической системы, выбор насосов, котлов и др. вспомогательных элементов;
  • Создание проектной документации, включающей схемы, спецификации и указания для монтажников;
  • Согласование плана с государственными органами. Иногда инстанции приставляют надзор.

Установка

Сперва часто проводится монтаж чиллера. Он подразумевает исполнение 6 этапов:

  1. Водружение рамы;
  2. Размещение блока;
  3. Прокладку гидроизоляции;
  4. Присоединение оборудования к сети;
  5. Проверка;
  6. Запуск (тестовый режим).

Монтаж фанкойлов состоит из 7 шагов:

  1. Размещение внутренних блоков;
  2. Установка обвязки;
  3. Прокладка теплоизоляция;
  4. Изготовление дренажной системы;
  5. Присоединение к сети электропитания;
  6. Проверка герметичности;
  7. Запуск (тестовый режим).

В некоторых зданиях нашим специалистам необходимо будет изготовить отверстия в стенах для прокладки труб. Для этого у нас есть всё необходимое. Однако мы настоятельно рекомендуем клиентам обращаться за помощью до проведения капитального ремонта. Ничего страшного, если вы закажете сервис после него — бригада сделает свою работу чисто и без повреждений отделки. У нас в этом большой опыт.

Финальное тестирование

Когда работа завершена, специалистам предстоит ещё раз посмотреть на все узлы. Проверяется точность системы управления. Проводятся замеры с целью выяснить, корректно ли регулируется производительность и другие параметры. Оборудование запускается при максимальной нагрузке, чтобы исключить вероятность протечек, поломок, бракованных элементов. Вы принимаете работу.
