Вытяжная система вентиляция устанавливается повсеместно — в квартирах и жилых домах, общественных зданиях, крупных ТРЦ, спортивных стадионах, производственных объектах. Система может действовать автономно или являться частью более сложной структуры. Задача вытяжного оборудования - обеспечение циркуляции воздушных потоков, локализация и удаление отработанного воздуха в зоне загрязнения. Для реализации схемы применяют набор оборудования различной мощности.

Компания «Авимос» производит проектирование, расчет, установку вытяжной вентиляции и ее послегарантийное обслуживание для зданий и сооружений. При проектировании учитываются площадь, назначение комнат, количество жильцов и персонала, технологические процессы, протекающие на объекте, и другие факторы. Вытяжная вентиляция, установленная нашей компанией, отвечает требованиям СНиП и Роспотребнадзора, мы учитываем пожелания заказчика, предлагая наиболее эффективную схему вентилирования.

Оптимальное вентилирование

Монтаж вытяжной системы вентиляции обеспечивает циркуляцию объема воздуха в строго рассчитанных пределах.

  • Недостаточная мощность оборудования, его некорректное размещение на объекте приведет к образованию «мертвых зон» с минимальным движением воздуха. Застой воздушных масс провоцирует повышение влажности, что приводит к образованию плесени. Вредные вещества, неприятные запахи будут распространяться по помещению.
  • Вытяжная вентиляция избыточной мощности приведет к увеличению скорости потока (сквознякам), а при недостаточном притоке — к падению давления в помещении. Мощное оборудование будет дороже, его эксплуатация экономически не оправдана.

Поэтому перед началом возведения объекта или капитального ремонта с изменением целевого назначения обратитесь в профильную компанию, инженеры которой проведут полный расчет и выберут оптимальные силовые установки.

Конструкция

Вытяжная система вентиляции выполняет несколько функций:

  • локализация воздушных масс, насыщенных вредными компонентами, неприятными запахами;
  • фильтрация потока (для промышленных предприятий);
  • отвод отработанного воздуха за пределы помещения;
  • повышение эффективности путем повторного использования тепла здания для подогрева притока (рекуперация).

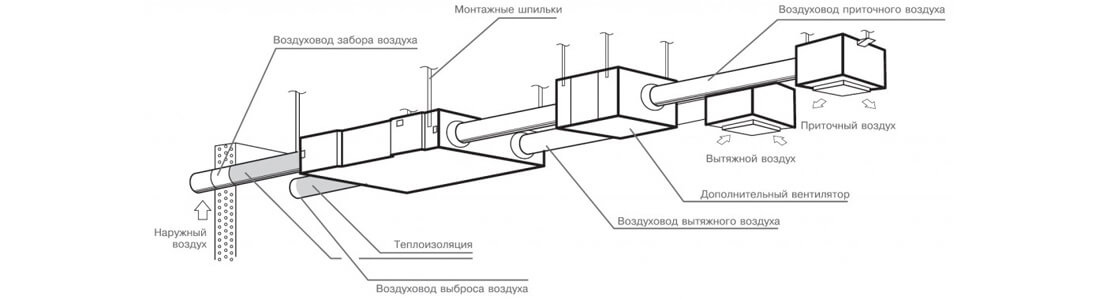

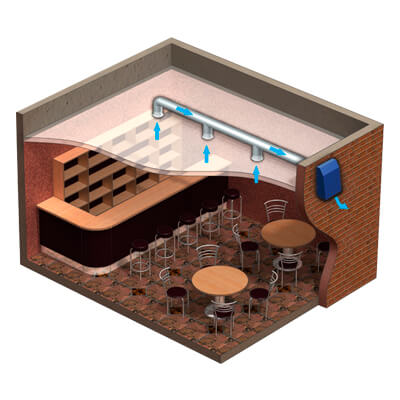

Конструктивно вытяжная вентиляция состоит из нескольких узлов:

  • силовые агрегаты, побуждающие движение воздушных масс — вентиляторы различных типов;
  • фильтрующие элементы — для очистки выбросов предприятий;
  • рекуперационные установки — обогрев притока;
  • воздуховоды — для канальных систем;
  • декоративные внутренние и защитные внешние решетки;
  • приемные устройства.

Это полная номенклатура необходимого оборудования. Вытяжная вентиляция может реализовываться частичным применением перечисленных узлов, если она осуществляется по упрощенной схеме. Ее выбор доверьте инженерам, в этом случае оборудование будет эффективно работать, не приводя к чрезмерным эксплуатационным затратам.

Силовые устройства

Вытяжная система вентиляции включает силовое оборудование, которое создает поток, удаляя отработанные воздушные массы из здания. Разработаны устройства для решения специфических задач.

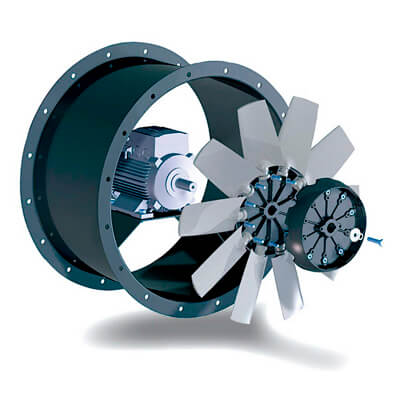

Осевой вентилятор

Это привычное оборудование, которое используется повсеместно. Осевыми (аксиальными) вентиляторами оснащается вытяжная вентиляция в жилых домах, на предприятиях, в общественных зданиях.

Конструктивно аксиальное устройство состоит из лопастей, установленных на оси, электромотора и корпуса. Зазор между корпусом и лопастями не должен превышать 1% от габаритных размеров, иначе оборудование будет работать неэффективно.

Для увеличения производительности вытяжная вентиляция дополняется диффузором для организации направления и увеличения скорости потока. Принцип действия заключается в захвате воздушных масс и перенаправлении их движения при помощи лопастей. Радиальное перемещение воздуха в устройстве практически отсутствует, его производительность можно регулировать поворотом лопастей или плавным (дискретным) изменением оборотов двигателя. Для плавной регулировки используют инверторы.

Преимущества модели:

  • минимальные затраты полезной площади для монтажа;
  • экономность эксплуатации;
  • приемлемый уровень шума;
  • невысокая цена.

Эти преимущества позволили расширить сферу применения. Аксиальными агрегатами оснащается бытовая вытяжная вентиляция всех типов. Для санитарных зон используются бесканальные конструкции. Кухонные вытяжки оборудуются канальными изделиями. В больших зданиях с открытыми площадями устанавливаются кровельные аксиальные установки.

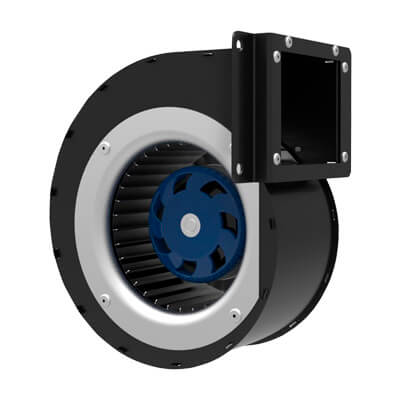

Центробежные модели

Это оборудование отличается высокой прочностью, надежностью, производительностью и используется на промышленных объектах. Центробежный (радиальный) вентилятор способен создавать высокое избыточное давление, поэтому вытяжная система вентиляция канального типа оборудуется этими устройствами.

Конструктивно он состоит из литого, клепаного или сварного корпуса, выполненного в форме улитки. Вентилятор обеспечивает всасывание и нагнетание по отдельным патрубкам, поэтому применяется для полноценной замены атмосферы в здании. Агрегат работает с повышенным уровнем шумности. Для минимизации этого фактора корпус отделывается шумопоглощающими панелями. Рабочее колесо изготавливается в различных исполнениях в соответствии с особенностями эксплуатации:

  • бездисковое — применяется для перекачивания воздуха, насыщенного пылью и механическими частицами;
  • однодисковое — перемещает поток, прошедший фильтрацию;
  • двухдисковое — предназначено для работы с чистым воздухом;
  • установка трехдисковых колес позволяет организовать двухстороннее всасывание.

Лопатки рабочего колеса имеют конструктивные особенности:

  • аэродинамическое крыло снижает шумность и повышает производительность;
  • лопатки с задним изгибом эксплуатируются в загрязненной, запыленной среде;
  • передний изгиб лопасти предназначен для работы с большими объемами воздушных масс, создает повышенное давление в канале.

Монтаж вытяжной вентиляции в больших зданиях (крытых гаражах, ТРЦ и др.) организуется при помощи этого оборудования. Свои преимущества центробежная установка проявляет при организации мощного стабильного непрерывного потока.

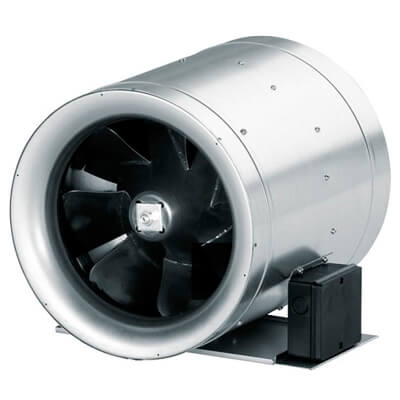

Диагональный

Такой вентилятор является компромиссом между радиальным и аксиальным устройством. Наклон лопастей крыльчатки направляет поток вдоль оси, а после изменяет его направление на 45°. Первоначальное центробежное нагнетание увеличивает скорость потока и повышает КПД устройства до 80%.

Основное достоинство агрегата — высокая мощность при сниженном уровне шума. Оборудование размещается в каналах с круглым сечением. Вытяжная вентиляция, оборудованная таким силовым агрегатом, работает экономично и эффективно в зданиях малой и средней площади.

Тангенциальный агрегат

Устройство имеет систему лопастей барабанного типа с наклоненными вперед лопатками. Удлиненный корпус позволяет двукратно перемещать воздух, что повышает КПД оборудования до 70%.

Преимущества вентилятора:

  • высокая степень аэродинамики;
  • возможность выбирать направления потока разворотом барабана, он эффективно работает на приток и вытяжку;
  • сниженный шум во время работы.

Вытяжная вентиляция, оснащенная этим оборудованием, работает бесшумно, стабильно и эффективно на протяжении десятков лет. Применяется при организации воздушных завес.

Инженеры компании «Авимос» выберут для вашей вентсистемы оптимальный тип силовой установки, рассчитают ее мощность и место монтажа. Вытяжная вентиляция в задании будет работать в соответствии с требованиями заказчика.

Установка фильтрации

Для жилых домов дополнительная фильтрация отводимого воздуха не требуется. Достаточно установить специальные решетки на выходах воздуховодов и защитить каналы от загрязнения приемными устройствами, оснащенными сетками различных конструкций.

Вытяжная вентиляция промышленных объектов должна обеспечивать отделение вредных опасных веществ, механических примесей от отводимого потока. Этим способом повышаются экологические показатели объекта. Для фильтрации применяют различные материалы, которые выбираются, исходя из степени и особенностей загрязнения.

Класс очистки

Вытяжная вентиляция оборудуется фильтрующими элементами с различным классом очистки.

  • 1 класс — это оборудование тонкой очистки, которое задерживает объекты размером до 0,1 мкм.
  • 2 класс обеспечивает удаление частиц размером до 1 мкм. Такие фильтры устанавливаются при невысоких требованиях к чистоте потока.
  • 3 класс — фильтры грубой очистки, которые удаляют крупный мусор до 10 мкм. Они монтируются перед остальным оборудованием и обеспечивают защиту от повреждения силовых установок и вспомогательных устройств.

Вытяжная вентиляция оснащается фильтрующими элементами, выполненными их различных материалов.

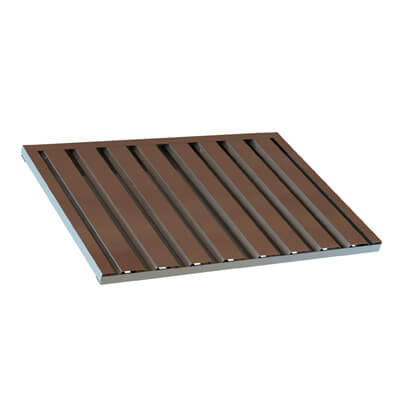

Жироуловители

Фильтры, предназначенные для удаления жира из отводимых потоков, применяются в куполах, панелях бытовых кухонных вытяжных систем ресторанов и кафе. Они могут использоваться в качестве первой ступени при комплексной очистке.

Такие фильтры представляют собой конструкцию, изготовленную из сварного или клепаного П-образного профиля, выполненного из оцинкованного или нержавеющего металла. Фильтрующим элементом является сетка с разнонаправленными ячейками, которые задерживают жир, находящийся в воздухе. Также применяются синтетические листовые материалы, уложенные в несколько слоев. Вытяжная вентиляция кухни должна полностью удалить запахи приготовления пищи.

Это система грубой (первоначальной) очистки с классом EU3. Она термоустойчива, не теряет своих защитных свойств при температуре до 350 0С. Это долговечные конструкции, которые можно периодически очищать. Процесс проводится в горячей воде с применением химических составов, предназначенных для обезжиривания. Перед снятием фильтра вытяжная вентиляция должна быть отключена.

Эффективность удаления до 70%. Система защищает каналы и лопасти силового оборудования от налипания жира, копоти от сгоревшего газа, других мелких частиц, которые засасываются в воздуховод потоком. Элементы создают сопротивление в системе равное 150 Па, при засорении оно растет, вытяжка не сможет работать с заявленной производительностью.

В промышленных образцах для контроля чистоты применяется система манометров. О загрязнении можно судить по падению давления до и после фильтра

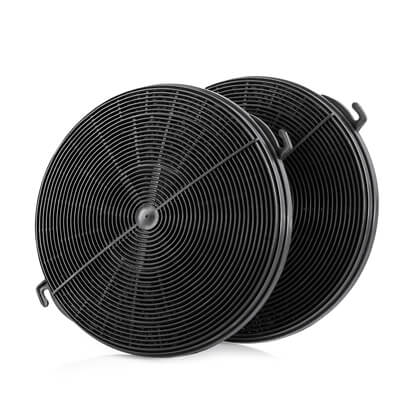

Угольные фильтры

Фильтрующий компонент устанавливается в специальные боксы, смонтированные в воздуховоде. Активированный уголь служит 100% гарантией удаления вредных примесей, газов, неприятных запахов из потока воздуха. Такие установки применяются в промышленности для очистки выбросов предприятий.

Расчет вытяжной вентиляции выполняют исключительно специалисты. Разработаны несколько типов систем, которые отличаются ценой и производительностью.

  • Лидером стали компактные фильтрующие системы с наполнителем из карбона. При высоких показателях очистки они минимизируют потерю давления в канале. Гранулы защищены от выноса в канал полотном из полиэфирного волокна.
  • Трубчатые устанавливаются непосредственно в канал. Металлический корпус защищает конструкцию от повреждения. Наполнителем служат прочные гранулы, которые не разрушаются в процессе использования.
  • Панельные имеют наименьшее сопротивление и производительность. Активированный уголь с микропористой структурой надежно абсорбирует газы, вредные вещества, запахи, не требуя увеличения мощности силовой установки.

Для обеспечения продолжительной работы вытяжная вентиляция оборудуется дополнительными защитными элементами класса G4 - F7. Они производят первоначальную очистку, не перегружая основные фильтрующие системы.

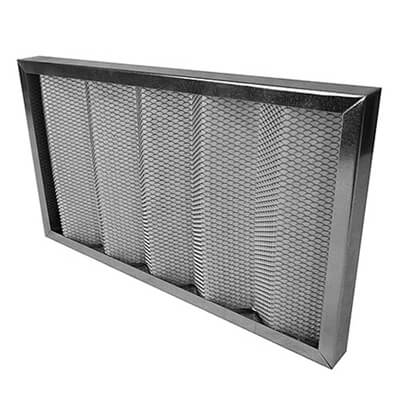

Аэрозольные фильтры

Подобными очищающими элементами оснащается вытяжная система вентиляции химических заводов, пищевые производства, фармакологические предприятия. Производственные процессы на этих объектах несут повышенную опасность для экологии - токсичные аэрозоли, ядовитая пыль. Комплексы очистки улавливают все компоненты размером до 0,1 мкм, что позволяет выводить в атмосферу безопасный воздух.

  • Активный фильтрующий элемент — стеклобумага или стекловолокно.
  • Пропускная способность 200 - 300 м3/ч.
  • Статическое сопротивление, создаваемое в канале — 300 Па.
  • Допустимое давления воздушных масс до 850 Па.

При рекомендованных условиях эксплуатации гарантированное время работы 12 месяцев.

Рекуперация

Вытяжная вентиляция c рекуперацией позволяет обогревать приточный воздух отводимым из помещения. Она проводится при помощи теплообменного оборудования различных типов. Для поступления подготовленного чистого воздуха потоки не должны смешиваться, поэтому применяются бесконтактные агрегаты пластинчатого типа. В рекуператоре вытяжной и приточный воздух движется параллельно, а теплообмен осуществляется через герметичные пластины.

Вытяжная вентиляция создает поток с температурой 18 - 22 0С, который выводится из помещения. На этом теряются огромные ресурсы (чтобы повысить температуру 1 000 м3 воздуха на 40 0С, нужно затратить 14,5 кВт энергии). Рекуператор сэкономит до 90% энергоресурса. Установка рекуператора повышает энергоэффективность здания и окупается в течение 2 - 4 лет.

Экономический расчет

Вытяжная система вентиляции является частью общей сметы при строительстве или реконструкции зданий. Заказчики хотят ознакомиться с ценой наших услуг до начала строительных работ. Компания «Авимос» предоставила такую возможность, разработав и разместив на сайте удобный калькулятор.

Наши инженеры рассчитали несколько проектов, в которых использован различный набор оборудования. При проектировании были учтены требования СНиП для вентилирования объектов различного целевого назначения, рекомендации Роспотребнадзора и установленные нормативы.

Теперь каждый потенциальный заказчик может за несколько секунд ознакомиться с предварительной ценой установки системы. Достаточно выбрать площадь и тип объекта.

Если нужны конкретные данные, обращайтесь к менеджеру компании. Он направит на объект инженера, который ознакомится с его особенностями и производственными процессами. Выезд инженера бесплатный. Если здание находится на этапе проектирования, следует направить в компанию генеральный план с пояснениями назначения каждого помещения. Эта информация анализируется, выбирается оптимальная схема вентилирования, нужное оборудование, производится технический расчет мощности. Эти данные направляются менеджеру, который готовит коммерческое предложение для заказчика.

Цена предварительного проекта может отличаться от конечной в сторону увеличения или уменьшения, но не более чем на 5% - 10%.

Если заказчик согласен с предложенными условиями, наши сотрудники приступают к расчету вытяжной вентиляции. Система, разработанная и установленная нашей компанией, эффективна, экономична и надежна.

Установка вытяжной вентиляции

Для выполнения работ по обустройству вентилирования следует привлекать только профильную компанию, поскольку перед установкой оборудования необходимо провести грамотный расчет и составить проект даже для небольшого помещения. Выбор эффективной производительности напрямую определяет цену проекта, поэтому к расчету мощности отнеситесь со всей ответственностью.

Монтаж вытяжной вентиляции для жилых и коммерческих зданий различается по методике проведения. Для квартир используются типовые решения, которые разработаны нашими инженерами. Если жилой дом обладает архитектурными особенностями, которые не учтены в типовом проекте, наши сотрудники адаптируют техническую документацию.

Для коммерческих зданий, предприятий и организаций требуется создание индивидуального проекта, поскольку в типовом учесть все характеристики помещений невозможно. Исходя из целевого назначения, выбирается мощность, номенклатура оборудования, формируются вспомогательные системы

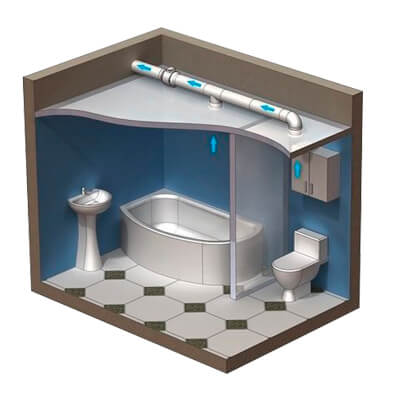

Вентиляция для квартиры

Монтаж вытяжной вентиляции в квартире проводится в течение трех рабочих дней.

  • После проведения расчета вытяжной вентиляци и выбора оборудования на место установки выезжает специализированная бригада под руководством инженера, которая проводит разметку помещения.
  • Типовым решением для стандартной квартиры служит установка канальной вытяжки над кухонной плитой, бесканальных вентиляционных агрегатов в ванной комнате и санузле.
  • Если на кухне присутствует дополнительное оборудование, загрязняющее воздух, в потолке монтируется вспомогательный вытяжной вентилятор.
  • Оборудование может дополняться приточными агрегатами (проветривателями и бризерами).
  • Проемы в стенах выполняются алмазным инструментом с минимальным шумом и строительным мусором. Мусор собирается и вывозится.
  • Если воздуховоды предусмотрены проектной документацией, они собираются и устанавливаются на месте.
  • Монтируется электрооборудование.
  • Прокладываются штробы для подключения агрегатов к электроснабжению.
  • Если предусмотрены датчики управления системой, они устанавливаются в последнюю очередь.
  • Система запускается, проводятся замеры скорости и объема потока воздуха.

Оборудование передается заказчику с гарантийными обязательствами.

Вентилирование коммерческих объектов

Монтаж вытяжной вентиляции для крупных зданий гораздо сложнее. Для проведения расчета формируется схема воздушных потоков, определяется сопротивление вспомогательных элементов, рассчитывается сечение воздуховодов, их протяженность, положение всех приемных устройств. После проведения расчета выполняются и утверждаются чертежи, вносятся необходимые изменения.

  • Заказывается оборудование и концентрируется на складе компании. На объект оно будет подвозиться по графику.
  • Здание размечается с определением мест фиксации воздуховодов, основной и вспомогательной техники.
  • Монтажная бригада проводит сборку и закрепление каналов на несущих конструкциях.
  • Устанавливаются силовые агрегаты приемные устройства, вспомогательные элементы.
  • Монтируется автоматика управления.

Система запускается для выявления протечек воздуха, при обнаружении они устраняются. Оборудование выводится на проектную мощность и тестируется на всех режимах. Проводятся замеры параметров потока, агрегаты балансируются. Вентсистема передается под управление автоматикой.

Полностью готовая к эксплуатации вытяжная вентиляция передается заказчику.

Наша компания предлагает послегарантийное обслуживание оборудования. В случае заключения договора, все заботы о работоспособности системы берут на себя наши инженеры. Они проводят периодический контроль работы всех агрегатов, заменяют фильтры и изношенные детали, балансируют систему. Под контролем наших сотрудников вытяжная вентиляция будет безотказно работать весь период эксплуатации здания.
