Вентиляция спортзала

4.500
В избранноеСравнение
Артикул: 000235
Цена70 000 Р
-+Купить
Купить в 1 клик
В наличии
Товар с выбранным набором характеристик недоступен для покупки

Описание

Спортивными залами оборудованы детские сады, школы, средние и высшие учебные заведения. Открываются и успешно функционируют частные спортивные школы, центры, крытые стадионы. Вентиляция спортивных сооружений — это неотъемлемая инженерная система, которой оснащаются все подобные строения. Ее основная задача — снабжение чистым подготовленным воздухом всех помещений, поддержание оптимальной температуры, влажности и кратности воздухообмена.

Компания «Авимос» занимается разработкой проектов, установкой оборудования и послегарантийным обслуживанием систем вентилирования. Мы работаем с владельцами небольших помещений и оказываем услуги оборудования вентиляционными системами крупных сложных объектов с различными требованиями по воздухообмену для всех помещений.

Мы предлагаем нашим партнерам гибкую схему скидок и бонусов при заказе комплексного обслуживания благодаря сотрудничеству с ведущими мировыми концернами, осуществляющими разработку и изготовление климатического оборудования.

Виды спортивных сооружений

Спортивные залы имеют множество архитектурных решений и конструктивных особенностей, которые учитываются при проектировании вентилирования.

  • Небольшие помещения без зрительской зоны, в которых тренируется несколько десятков человек, оборудуются естественным вентилированием. Вытяжные установки монтируются в санитарных зонах и раздевалках.
  • Вентиляция, которая конструкционно входит в состав многоквартирного дома или развлекательного центра, должна быть автономной (не соприкасаться с общеобменной схемой здания).
  • Отдельно стоящие объекты большой площади оснащаются принудительным вентилированием с рассчитанными параметрами.
  • Если предусмотрены ложи для зрителей, не следует забывать об организации дополнительного вентилирования.
  • Вентиляция спортзала школы должна быть с принудительной подачей воздуха

Проектирование таких сложных систем целесообразно доверить профильной компании. Инженеры и монтажные бригады проведут подготовительные работы, установят оборудование с точно рассчитанными оптимальными показателями мощности и производительности в определенные договором сроки.

Параметры воздушных масс

Основные требования к воздухоподаче, поддержанию оптимальных показателей температуры, влажности и скорости потока регламентированы СНиП 2.04.07,СНиП 2.04.05, а также другими документами.

  • Относительная влажность поддерживается на уровне от 30% до 50%, при наличии деревянного инвентаря — 60%.
  • Минимальная температура зимой не должна быть ниже 18 0С, а летом — не выше 26 0С (кроме помещений с ледовой площадкой).
  • На каждого спортсмена должно подаваться воздуха не менее 80 м3/ч, для зрителей этот показатель составляет 20 м3/ч.
  • В санитарных зонах воздухоподача предусматривается на уровне 100 м3/ч (на одну кабинку).
  • В раздевалках организовывают подачу воздуха на уровне 50 м3/ч.
  • Для мест общественного пользования — 25 м3/ч.
  • Скорость потока для залов, оборудованных столами для тенниса, татами для борцовских поединков и на катках не должна превышать 0,3 м/с, для остальных спортивных сооружений — 0,5 м/с.

Недопустимы резкие перепады температуры в различных зонах, образование сквозняков.

К чему приводит неправильно рассчитанное вентилирование

Приточно-вытяжная вентиляция спортзала должна поддерживать оптимальные параметры микроклимата, ее отсутствие или неправильная установка имеют пагубные последствия для спортсменов и зрителей.

  • Накапливание неприятных запахов, особенно в небольших залах.
  • Застой воздуха с повышением влажности приводит к развитию патогенов, образованию плесени, коррозии инвентаря и оборудования.
  • При несоблюдении параметров вентиляции тренажерного зала спортсмены быстро утомляются и не смогут показать достойные результаты.
  • Отступление от температурных норм приводит к дискомфорту зрителей и участников соревнований.

В результате посетители, спортсмены перестанут приходить в спортивный комплекс, бизнес утратит прибыль. Поэтому грамотная вентиляция становится первостепенной задачей для владельца комплекса.

Основные ошибки

Поручение проектирования вентилирования сложных объектов компании, сотрудники которой не обладают нужной квалификацией, может привести к ошибкам. Они не позволят оборудованию работать экономично и эффективно.

  • Некорректный расчет посещаемости создает дискомфорт, в помещении становится жарко и ощущается нехватка кислорода. Особенно это актуально в пиковые часы и при проведении крупных соревнований.
  • Неправильное размещение оборудования приводит к образованию «мертвых зон», в которых воздухообмен отсутствует.
  • Несоответствие сечения воздуховодов производительности силовых установок. При перемещении воздушных масс по узким каналам их скорость растет, что приводит к образованию сквозняков. Спортсмены и зрители чаще болеют. Это недопустимо, особенно в детских спортивных учреждениях.
  • Неграмотный подбор мощности, производительности оборудования. Агрегаты с недостаточной мощностью не смогут осуществлять эффективный воздухообмен, а завышенные показатели приведут к излишним тратам на приобретение оборудования, его последующую эксплуатацию.

Вентиляция спортзала — это сложный инженерный комплекс механизмов, который одновременно проводит несколько процессов воздухоподготовки, обеспечивает подачу и удаление отработанного воздуха. Агрегаты должны быть экономичными, поскольку вентилируемые площади значительны.

Типы вентилирования

Для обеспечения перемещения воздушных масс используют естественное и принудительная вентиляция спортивных сооружений. В связи с невысокой кратностью воздухообмена (0,5 - 1) естественные процессы дополняются вытяжными системами, размещенными в зонах с большим загрязнением атмосферы (туалеты, раздевалки).

Естественное вентилирование

Такая схема применима для небольших залов без зрительских трибун. Количество спортсменов невелико, вентиляция вполне справляется с нагрузкой. В процессе строительства или переоборудования здания создаются выделенные воздуховодные рукава, которые выводятся на кровлю.

Такую схему (как дополнительную) можно применить на больших объектах с высокими потолочными перекрытиями. Разность давлений и температур обеспечивает циркуляцию всего объема воздуха. Потолочные перекрытия могут оборудоваться автоматизированными фрамугами для усиления циркуляции. Такую систему используют только в теплый период, поскольку зимой с потоком воздуха уносится значительная часть тепла и затраты на отопление резко возрастают.

Для небольших помещений можно обогревать сплит-системами, радиаторами центрального отепления, автономными источниками. Это оборудование неприменимо для больших площадей, поэтому зимой здание переводят на принудительное вентилирование с воздухоподготовкой и частичной рециркуляцией.

Это экономичный способ обеспечения циркуляции воздуха. Затраты на оборудование минимальны, а его эксплуатация не требует привлечения дополнительных средств.

Естественное вентилирование обладает рядом недостатков, которые следует учесть при проектировании

  • Низкий коэффициент кратности воздухообмена.
  • Невозможно провести эффективную воздухоподготовку (применяется дополнительное оборудование).
  • Большие потери тепла в холодный период.
  • Зависимость от внешних погодных условий.

Поэтому, как единственная система, естественное вентилирование применяется редко и только для небольших однородных помещений.

Принудительное вентилирование

Процесс перемещения воздушных масс обеспечивает работа силовых установок. Они дополняются вспомогательным оборудованием, которое поддерживает показатели температуры и влажности на установленных пределах.

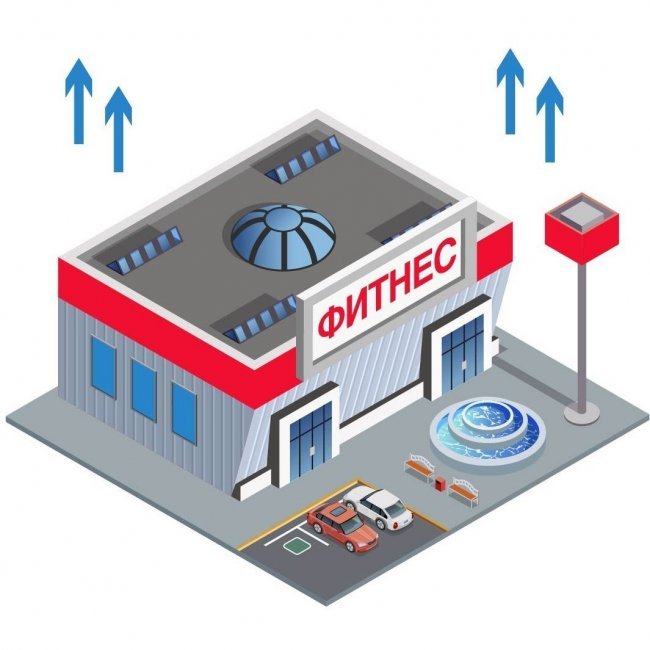

Вытяжное оборудование

Вытяжная система вентиляции спортзала обеспечивает отвод отработанного воздуха. Воздушные массы попадают в помещение естественным путем через открытые фрамуги, дверные проемы, организованные приточные каналы.

Поскольку фильтрация не требуется, оборудование довольно простое в исполнении. Приемные элементы устанавливаются в «грязных зонах» в верхней части стены или на потолке. Ими могут комплектоваться и залы для занятий.

Вытяжная система создает направленный поток, повышая кратность циркуляции.

В зимнее время с потоком уходит значительная часть тепла, которую можно заместить системой рекуперации, но она малоэффективна, поскольку мощность притока невысока. Для обеспечения оптимальной температуры используются дополнительные источники (автономные кондиционеры, радиаторы центрального отопления, электрические калориферы).

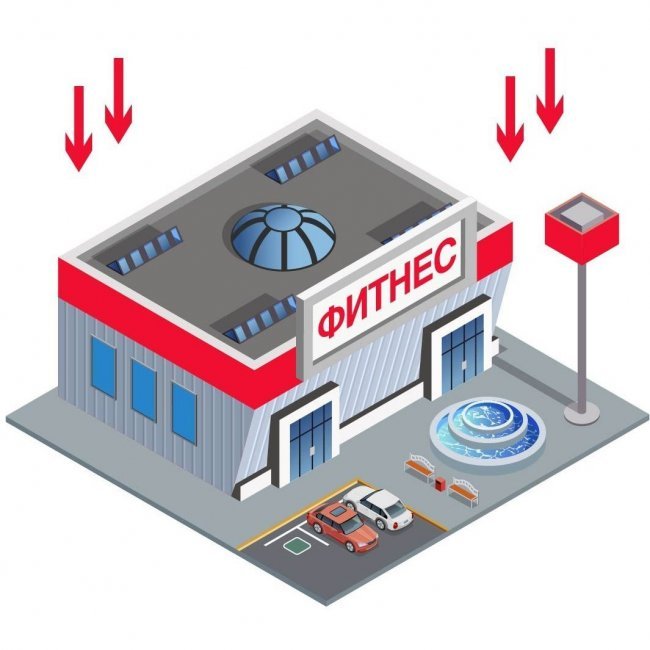

Приточное вентилирование

Приточная система вентиляции спортзала применяется в помещениях средней площади. Она обеспечивает эффективную подготовку воздушных масс, поддержание заданных параметров температуры, влажности.

Воздух с улицы засасывается вентилятором, проходит фильтрацию и направляется в помещение. Для достижения заданных показателей влажности он осушается или увлажняется. Для увлажнения применяются специальные форсунки, которые обеспечивают распыление мелкодисперсной взвеси воды непосредственно в канале воздуховода. Для осушения применяют стационарное электрооборудование.

Воздух под давлением проходит через диффузоры и вытесняет отработанную смесь из зала.

Размещение диффузоров проводится после расчета потоков воздушных масс. Они монтируются, исходя из архитектурных особенностей зданий в нижней части одной стены, по периметру или под полом. Поток захватывает воздух и направляет его вверх, где он выводится через обустроенные вытяжные каналы, открытые фрамуги (в теплое время года).

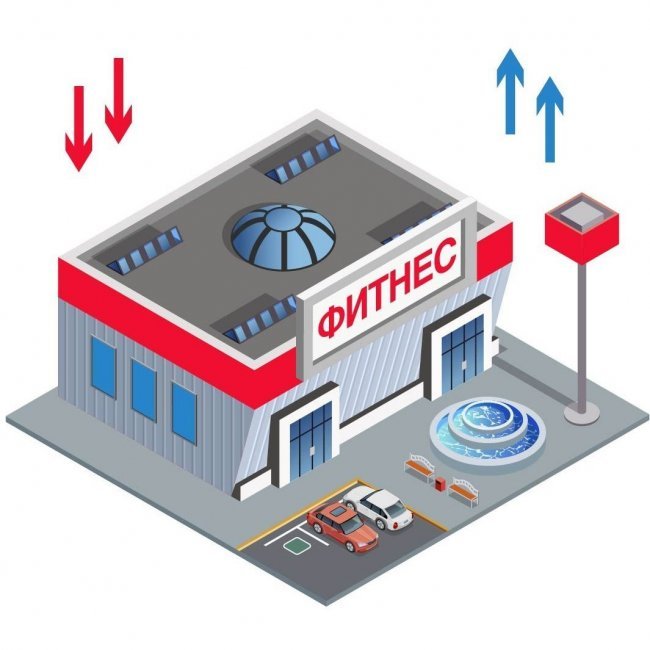

Смешанная или наборная система

Приточно-вытяжная вентиляция спортзала канального типа несколько дороже, но и эффективнее. Она состоит из вытяжного и приточного оборудования, оснащается централизованной системой кондиционирования, нагрева. Теплообменное оборудование устанавливается в каналах, где поток воздуха приобретает заданную температуру.

Схема не зависит от внешних погодных условий и обеспечивает поддержание заданных параметров в любое время года.

Рекуперационная установка предназначена для экономии энергоносителей зимой. Часть отработанного воздуха 10% - 30% выводится за пределы спортивного комплекса, что обеспечивает приток кислорода в нужном объеме. Остальной нагревает приточный поток, что приводит к экономии до 70% энергоносителей. Частичная рециркуляция (перенаправление потока из вытяжки в приточную систему) повышает энергоэффективность. Вытяжной поток проходит фильтрацию, орошение/осушение и готов к повторному применению.

Частичный отвод вытяжного потока обеспечивает полную смену объема воздуха в течение тщательно рассчитанного времени.

Такими системами оборудуются крупные спортивные сооружения, где предусмотрены места для болельщиков. Поскольку требования по воздухообмену для спортсменов и болельщиков различаются, приточно-вытяжное оборудование обеспечивает зонирование помещения.

Автоматизация помогает повысить эффективность работы системы, увеличивает моторесурс электродвигателей, снижает пиковые нагрузки при запуске оборудования. Применение частотных регуляторов позволяет эксплуатировать силовые электроустановки в щадящем режиме, наращивать мощность, исходя из наполненности зала.

Наборная система применяется в помещениях сложной архитектурной формы.

Вентилирование спортивных клубов

Спортивные клубы для фитнеса и силовых нагрузок набирают большую популярность. Это объекты шаговой доступности, которые обслуживают окрестный район. Большинство таких помещений арендованы и расположены в крупных жилых зданиях, встречаются и отдельно стоящие объекты.

Вентиляция тренажерного зала и режимы вентилирования подбираются, исходя из их размеров. Линейка производительности силовых установок достаточно широка, но они разработаны для применения в особых условиях, где могут полностью раскрыть свои положительные качества.

  • Для небольших помещений площадью до 200 м2 с потолками до 3 м подойдет моноблочное приточное оборудование. Преимущества этого агрегата в компактности и простоте монтажа. Установка собрана и готова к работе, достаточно подключить ее к инфраструктуре. Она дополнена элементами воздухоподготовки и не требует применения дополнительных агрегатов. После окончания срока аренды или при переезде на другое место ее можно легко демонтировать и взять с собой. Оборудование оптимизировано, что позволяет включать агрегат в систему и набирать мощность подсоединением дополнительных узлов.
  • Для залов площадью более 200 м2 это оборудование не применяется. Следует позаботиться об организации полноценного приточно-вытяжного вентилирования. Оно дополняется системой воздуховодов, которые выводятся в помещение в строго рассчитанных местах. Оборудование имеет систему воздухоподготовки и оснащается канальными кондиционерами и нагревателями. Монтаж занимает некоторое время, но поддержание установленных параметров воздушных масс и эффективное вентилирование всех помещений с применением зональности, рекуперации тепла повышают энергоэффективность системы.

Наши инженеры после ознакомления с особенностями помещений порекомендуют наиболее целесообразное решение для вентилирования объекта.

Канальное вентилирование

Такая вентиляция спортивных сооружений представляет собой разветвленную схему воздуховодов, которые могут быть вмонтированы в объем стены или закреплены на несущих конструкциях. Эта установка доставляет подготовленный воздух в любую точку помещения, выводит отработанный из верхней части сооружения (подогретый использованный воздух скапливается в районе кровли).

Приточные воздуховоды устанавливают в нижней части, если помещение имеет высокие потолки — на уровне 2 - 3 метров от пола или под специальными защитными решетками в полу.

Силовое оборудование, вспомогательные элементы расположены на крыше. Тем самым, экономится полезная площадь зала, минимизируется шумность работы агрегатов. Дополнение установки системой рекуперации экономит значительный ресурс на энергоносителях зимой. Летом можно разгрузить систему, установив автоматизированные фрамуги в верхней части здания. Так обеспечивается естественное удаление отработанного воздуха без запуска принудительной вытяжной установки.

Канальная система несколько сложнее в монтаже, но имеет преимуществ:

  • создание воздухообмена с высокой интенсивностью;
  • возможность управления силой и направлением потоков при помощи автоматизированных задвижек;
  • равномерное, рассчитанное распределение воздушных масс по объему зала, подсобным помещениям;
  • отсутствие сквозняков;
  • эффективное поддержание параметров воздуха в комплексе;
  • управление осуществляется при помощи обычного ПК или пульта.

Поэтому именно такие системы проектируют и устанавливают на средних и крупных спортивных объектах.

Экономический расчет

Организация вентилирования спортивных сооружений государственного подчинения должна точно соответствовать выделенному бюджету. Для частных структур она является частью затрат на реконструкцию и возведение помещений. Поэтому определение цены установки и связанных с ней затрат на этапе генерального проектирования сооружения очень важно.

Наши инженеры подготовили несколько типовых проектов вентилирования для помещений с различной полезной площадью. В проектах были учтены особенности спортивных комплексов, средняя посещаемость, наличие мест для зрителей и другие факторы, влияющие на выбор схемы вентилирования и оптимального оборудования. После проведения расчета были подобраны силовые агрегаты, вспомогательные элементы, конфигурация и длина воздуховодов. Эта информация, оформленная в виде калькулятора, помещена на сайте компании.

Каждое заинтересованное лицо может зайти на профильную страницу, выбрать площадь комплекса, тип вентиляции, и калькулятор в течение нескольких секунд выдаст предварительный результат.

Для уточнения информации обратититесь к менеджеру компании. Если объект находится в стадии проектирования, достаточно прислать в компанию разработанную документацию с оптимальными параметрами температуры, влажности, воздухообмена для всех помещений. Если здание уже строится, на объект приедет инженер нашей компании (вызов бесплатный) и на месте ознакомится с особенностями строения. Следуя пожеланиям заказчика и нормативам контролирующих организаций, он разработает проект, выберет наиболее эффективную схему вентилирования, выберет необходимое оборудование. На основании этих данных будет проведен экономический расчет, который в виде коммерческого предложения направляется заказчику.

При комплексной услуге наша компания предоставляет дополнительные скидки на применяемое оборудование.

Особенности проектирования

Проектирование вентиляции для спортзала — это сложный процесс, к которому привлекаются инженеры с профильным образованием. Такой подход позволяет выбрать наиболее эффективное оборудование, тем самым удешевляя проект.

Технический расчет

На основании полученных от заказчика данных инженеры формируют техническое задание (ТЗ), в котором описываются все требования к воздухообмену в помещениях. Расчет проводится в несколько этапов с применением профессионального программного обеспечения.

  • На основании ТЗ рассчитываются показатели необходимого воздухообмена, их объем и скорость, формируются схемы потоков.
  • Выбирается производительность, мощность силового оборудования.
  • Определяются схемы нагрева/охлаждения, осушения /увлажнения воздушных потоков.
  • Рассчитывается сечение, длина воздуховодов, их конфигурация и способы крепления.

После проведения расчета вентиляции спортивного зала выполняется графическая часть, в которой помимо генерального чертежа изготавливается деталировка узлов. Технические данные всех применяемых деталей, основных и вспомогательных элементов отображаются в спецификации.

Проект утверждается заказчиком, согласовывается со смежными подрядчиками, отправляется на утверждение контролирующих органов. Инженеры нашей компании следят за изменениями в законодательстве, поэтому наша документация быстро проходит согласования.

Наши объекты

Оборудование нашей компании установлено в нескольких спортивных залах города. Поскольку в спортивном комплексе не применяются стандартные решения, что связано с особенностями каждого помещения, наши инженеры творчески подошли к проектам.

Были разработаны и реализованы уникальные технические решения для каждого здания. В проектировании учтены нормы воздухообмена, пожелания заказчика, экономическая эффективность и безопасность сооружений. Выбраны оптимальные схемы вентилирования, выбрано оборудование и вспомогательные системы.

Силовые установки размещены на кровле, что снизило шумность их работы и увеличило полезную площадь комплекса. Установка автоматической системы управления вентилированием комплекса экономит энергоносители, моторесурс оборудования. Управлять такой системой можно с одного пульта, устанавливая требуемые параметры на панели. Воздуховоды защищены от коррозии, фильтры доступны и легко заменяемы.

Установка вентиляции в спортивном зале был завершена в строго установленные сроки. Мы ни на день не задержали строительство.

Минимизация протяженности воздуховодов и применение эффективных силовых установок позволили сократить выделенный бюджет. Наши заказчики остались довольны предоставленными скидками.

Спортсмены и зрители получили оптимальный микроклимат и успешно занимаются в построенных залах.

Монтаж

Монтаж вентиляции в спортзале проводится профильными компаниями, поскольку ошибки при размещении, крепеже воздуховодов, установке основных агрегатов и дополнительных систем снизят производительность и увеличат расходы на эксплуатацию. Низкая производительность нарушит рассчитанные воздушные потоки и не сможет обеспечить требуемый воздухообмен.

Монтаж производится по разработанному графику, который согласован со смежными организациями. Установка системы проводится поэтапно.

  • Выбранные элементы хранятся на складе компании, чтобы не перегружать строительную площадку и защитить оборудование от случайных повреждений.
  • Доставка на объект проводится согласно графику — поэтапно.
  • Для грузовых операций и монтажа силовых установок на кровле применяется специализированное подъемное оборудование. Процесс осуществляют бригады, прошедшие специальную подготовку.
  • Сборка элементов корпусов проводится внизу с последующим подъемом и закреплением конструкций.
  • Все швы герметизируются специальными прокладками.
  • Система теплообмена и орошения устанавливается в каналы воздуховодов. Фильтры закрепляются на штатных местах.
  • Монтируются силовые установки.
  • Датчики и управляющие органы автоматизированной системы устанавливаются согласно проектной документации.
  • Проводятся пробные пуски на различных мощностях, система выводится на проектную производительность. Выявляются, устраняются дефекты, тестируется автоматическое управление.

По окончании тестирования система передается заказчику для эксплуатации. Качество нашей работы подкреплено гарантийными обязательствами.

Мы предлагаем заключение договора на послегарантийное обслуживание своих систем. Инженеры и бригада ремонтников проводят периодические осмотры, проверяют работоспособность оборудования, заменяют изношенные детали и узлы. Фильтрующие элементы, защитные решетки очищаются согласно рекомендациям производителей. Расходные детали заменяются с необходимой периодичностью. Если Вам требуется вентиляция спортзала, расчет выполнят наши специалисты.

Установка вентиляции в спортивном зале, выполненная компанией «Авимос», обеспечит бесперебойное вентилирование на весь период эксплуатации объекта.

Характеристики

Тип вентиляцииВытяжная система, Приточная система, Приточно-вытяжная система
Площадь помещения100 кв. м., 200 кв. м., 300 кв. м., 400 кв. м., 500 кв. м., 600 кв. м.
Вентиляционная установкаДа
ВоздуховодыДа
ОтводыДа
ПереходыДа
ДиффузорыДа
Крепежные материалыДа
Декоративные решеткиДа
Регулятор скоростиДа
