Приточно-вытяжная система вентиляции

Для чего нужна приточно-вытяжная вентиляция?

Качественное вентилирование воздуха необходимо для зданий всех типов – небольших жилых квартир с одной комнатой, крупных торгово-развлекательных и производственных объектов. Использование естественной схемы в большинстве случаев не может решить проблему динамичного перемещения воздушных масс в рассчитанном объеме, поэтому ее применение ограничено.

Для естественного вентилирования используется сеть воздуховодов, рассчитанных на приток и отвод воздуха. Движение потока происходит по естественным причинам разности температуры и давления внутри и вне здания. Этот процесс нестабилен, поскольку зависит от нескольких факторов:

  • погодные условия (изменение влажности, температуры, направления ветра) сильно влияют на коэффициент воздухообмена;
  • засоренность воздуховодов снижает циркуляцию практически до нуля.

Отрицательными факторами, влияющими на комфортность использования естественного вентилирования являются:

  • невозможность провести воздухоподготовку приточного потока (нагрев/охлаждение, осушение/орошение, стабилизацию температуры);
  • фильтрующие элементы в приточном канале приводят к снижению объема поступающего воздуха (используются только фильтры грубой очистки);
  • отсутствует возможность контролировать объем и скорость перемещения воздушных масс.

Поэтому естественная вспомогательная схема используется как часть более сложной. В ней применяются силовые агрегаты, побуждающие перемещение воздушных масс. Принудительная приточно-вытяжная вентиляция — оптимальное решение для жилых и коммерческих зданий.

Цены

Мощность приточно-вытяжной установки Заказать
Воздухообмен в м3 цена
до 300 от 10.000 руб.
до 700 от 14.000 руб.
до 1000 от 18.000 руб.
до 1500 от 22.000 руб.
до 2000 от 25.000 руб.
более 2000 от 30.000 руб.
Монтаж автоматики Заказать
Услуга цена
Монтаж щита автоматики от 10.000 руб.
Монтаж элемента автоматики от 500 руб.
Пусконаладочные работы от 5.000 руб.
Получите коммерческое предложение

или позвоните нам: +7 (495) 580-30-37

Телефон

Принцип работы

Принцип приточно-вытяжного воздухообмена

Применяются различные схемы принудительного вентилирования, но общий принцип работы остается неизменным:

  • Воздух с улицы засасывается в приемное устройство с помощью приточного вентилятора.
  • Поток проходит подготовку с использованием вспомогательного оборудования (обогревателей/охладителей, рекуператора, фильтрующих элементов), поступает в помещения.
  • Вентилятор создает избыточное давление, организуя направленные потоки, которые, проходя по помещениям, вытесняют отработанный воздух.
  • Потоки подхватывает вытяжные устройства и выводит за пределы здания.
  • Промышленные установки осуществляют фильтрацию отводимого воздуха для повышения экологической безопасности предприятия.

Принудительная система осуществляет строго контролируемый воздухообмен. Скорость потока, объем поступающего воздуха и другие важные параметры поддерживаются на оптимальном уровне автоматикой, управляющей силовыми установками, исполнительными органами, вспомогательными агрегатами.

Частотные регуляторы обеспечивают плавные пуски без пиковых нагрузок в электросети. Их применение повышает ресурс электромоторов, увеличивая межремонтные периоды на 50%.

Нормы воздухообмена

Санитарные нормы, выдвигаемые Роспотребнадзором, и технические нормативы СНиП должны четко выполняться, иначе здание не будет введено в эксплуатацию. Для каждого типа помещения разработаны правилаорганизации воздухообмена, рассмотрим некоторые из них:

Офисные помещения

Требуют особого расчета, поскольку они состоят из помещений с разными условиями вентилирования. Классический расчет проводится, исходя из количества персонала, постоянно работающего в отдельном кабинете.

Для больших помещений с непродолжительным пребыванием людей (конференц-залы, переговорные и др.) применяется иной подход. В целях экономии ресурсов вентиляция организуется из расчета объема помещения. Ее работа поддерживается на минимальном уровне с возможностью увеличить мощность оборудования в нужный момент.

Назначение помещения Кратность воздухообмена м3
Кабинеты руководителей 30-40
Переговорные 60
Санузлы 70-90, в этом случае вытяжка преобладает над притоком
Коридоры, залы, холлы 10-15
Места для курения 100-120, с созданием воздушного подпора и мощной вытяжки

Параметры определяются из максимального количества посетителей и персонала.

Жилые помещения

В жилых зданиях параметры воздухообмена рассчитываются по двум методикам.

  1. По количеству постоянно проживающих людей и гостей. В этом случае на каждого человека должно приходиться не менее 30 м3/ч.
  2. Расчет по площади – 3 м3/ч на 1 м2 комнаты (при стандартной высоте потолков 2,5 - 2,8 м). При нестандартном архитектурном решении вводятся дополнительные коэффициенты. При расчете выбирается максимальный показатель.

Помещения, требующие особых условий вентилирования (кухня, санитарные зоны и др.), имеют собственные показатели:

  • кухни с установленной газовой плитой – 80 – 90 м3/ч, с электрооборудованием – 60 -70 м3/ч;
  • туалет – 60 - 80 м3/ч, а ванная комната – не менее 30 м3/ч.

Скорость движения воздушных масс в жилых помещениях не должна превышать отметки 2 м/с, для подсобных – 4 - 6 м/с, иначе поток будет создавать сквозняк, а также увеличится уровень шума от движения воздушных масс по каналам.

Производственные помещения

Приточно-вытяжная вентиляция объектовй, в которых проводятся технологические процессы, проектируется в зависимости от их особенностей. Вентилирование должно не только обеспечивать комфорт персонала, но и работу оборудования.

В отличие от бытовых устройств, где фильтрация отводимого воздуха не применяется, в производстве большое внимание уделяется обеззараживанию атмосферы цеха и вытяжного воздуха. Применяются различные фильтрующие материалы, а блоки устанавливаются в воздуховоды. Каналы изготавливаются абсолютно герметичными в антикоррозийном, взрывобезопасном исполнении.

Простейшая схема вентилирования применяется в складских и ангарных помещениях, где хранятся и реализуются нетоксичные товары в упаковке. Вентиляция на таких объектах проектируется с учетом минимального параметра подачи – 20 м3/ч на 1 м2 площади. При большой высоте потолков вводятся дополнительные компенсирующие коэффициенты.

Такая схема реализуется путем реализаци парных (приточных, вытяжных) вентиляторов, установленных в параллельных каналах. Их количество рассчитывается, исходя из размеров помещения. Вторая схема предполагает подачу притока в нижнюю часть здания и его отводом при помощи кровельных вентиляторов. Поскольку товары в герметичной упаковке нетоксичны, дополнительная фильтрация отводимого воздуха не применяется.

Типы вентиляции

Приточно-вытяжная система вентиляции дополняется различными элементами, которые значительно расширяют функционал и позволяют создавать в зданиях всех типов оптимальный микроклимат. Показатели воздушных масс легко изменить, перенастраивая параметр температуры, влажности и других показателей при помощи пульта или смартфона.

Вентилирование с подогревом

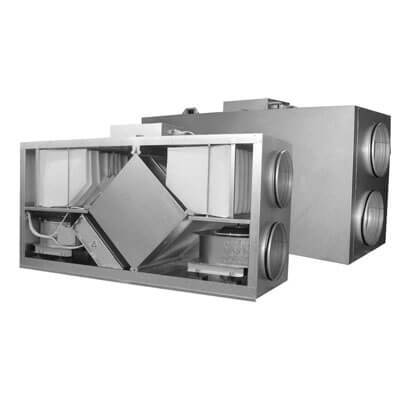

Приточно-вытяжная установка с подогревом

Пподогрев воздушного потока позволяет контролировать температуру без привлечения дополнительного оборудования. Для обеспечения оптимальных показателй зимой применяется линейка агрегатов с различными теплоносителями.

  • Теплообменное оборудование с водяным теплоносителем – наиболее эффективный и экономичный способ обогрева помещения. Узел состоит из контура медных трубок, собранного в корпусе. Трубки могут располагаться в несколько рядов, иметь алюминиевые ребра (для улучшения теплообмена). Агрегат устанавливается в канал воздуховода после фильтра и приточного вентилятора. По контуру циркулирует вода, подогретая до оптимальной температуры, ее контролирует автоматика. Приточные воздушные массы нагреваются до рекомендуемой температуры. Отрицательной стороной этого оборудования можно считать необходимость прокладки трубопроводов. Преимущество - высокая эффективность.
  • Приточно-вытяжная вентиляция с паровым теплоносителем в основном применяется на промышленных объектах с избыточным парообразованием. Энергию нужно утилизировать, перенаправляя на обогрев здания. Устройство имеет сходную конструкцию с предыдущей моделью. Отличие состоит в высоких требованиях по безопасности. Перегретый пар, обладает высоким давлением, поэтому опасен при разгерметизации корпуса. При эксплуатации проводятся испытания аналогичные сосудам, работающим под давлением. Подрывной клапан снижает опасность прорыва, контролируя давление на установленном уровне.
  • Электрический калорифер является самым затратным способом поддержания температуры на установленном уровне. Его эксплуатация связана с постоянным расходом электроэнергии, поэтому оборудование монтируется на небольших объектах, в жилых домах площадью до 150 – 180 м2. В больших помещениях такой способ ведет к значительному росту необходимой мощности, счета за электричество будут велики. Агрегат состоит из набора ТЭН, которые заключены в медную оболочку. Необходимо провести тщательный расчет соотношения между площадью объекта, объемом и скоростью приточного потока, мощностью нагревательного элемента. Недостаточная производительность понизит эффективность, а избыточная приведет к дополнительным эксплуатационным затратам. Преимущество узла - простой монтаж (устанавливается непосредственно в воздуховод, требует только источник электропитания), высокая скорость повышения температуры.

Доступная цена на приточно-вытяжную вентиляцию с установленными элементами подогрева позволяет отказаться от сторонних источников отопления. Выдача нагретого воздуха с определенной скоростью гораздо эффективней использования циркуляционных систем.

Охлаждение

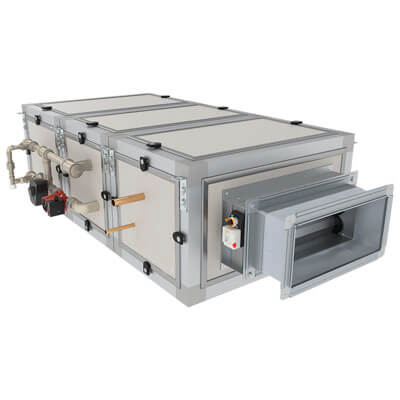

Приточно-вытяжная установка с охлаждением

Для постоянного контроля температуры одного обогрева зимой недостаточно. Летом необходимо охладить помещения до оптимальной комфортной температуры. Нормами СанПин РФ предусмотрены следующие показатели, невыполнение которых может привести к штрафным санкциям:

  • при работе без физических нагрузок температура в помещении поддерживается на уровне 22 – 25 0С;
  • при минимальных нагрузках (перемещение по зданию, небольшие переходы, переноска небольшого веса) – 20 – 22 0С;
  • при значительных нагрузках, сопряженных с физической работой – 19 – 21 0С;
  • при постоянных интенсивных усилиях – 18 – 20 0С.

Такие параметры может обеспечить вентиляция с охлаждающим теплообменным оборудованием. Применяются два типа установок с использованием различных хладагентов.

  • Охлаждающая схема с применением подготовленной воды проявляет все свои преимущества на объектах, где необходимо снизить температуру на несколько градусов. Конструкция теплообменника представляет собой контур из медных трубок с алюминиевыми ребрами. Контур собран в корпусе прямоугольного сечения и устанавливается непосредственно в приточный канал за вентилятором. По контуру прокачивается охлажденная вода, которая понижает температуру приточного потока. Можно использовать замкнутую схему с охлаждением из бассейна, расположенного с теневой стороны здания, или проточную от централизованной системы, артезианской скважины, применяя тепловой насос и др. Преимущества – низкая себестоимость эксплуатации (затраты только на работу насосов), возможность охлаждения больших зданий. К недостаткам можно отнести низкую удельную эффективность, высокую инерцию, невозможность остудить поток ниже определенной температуры.
  • Если в качестве хладагента используется фреон, поступающий от компрессора, то здание можно быстро остудить на 10 – 20 0С (рекомендуемая разница между наружным воздухом и внутренней атмосферой не должна превышать 8 – 10 0С). В схеме используется теплообменник трубчатого типа, выполненный из медного сплава. По контуру циркулирует фреон, а теплообменный узел выполняет функции испарителя. Элемент устанавливается непосредственно в воздуховод, охлаждая поток до нужных параметров. Оборудование регулируется автоматически в широких пределах. Негативной стороной использования такого элемента являются высокие затраты на эксплуатацию компрессора. Фреон очень летуч, испарятся через малейшие неплотности. Одна из основных задач при эксплуатации – обеспечение герметичности системы.

Способ охлаждения выбирают, исходя из оптимальных параметров воздушных масс, размеров, назначения здания. Наши инженеры проведут необходимые расчеты и порекомендуют эффективное оборудование для определенных условий эксплуатации.

Рекуперация

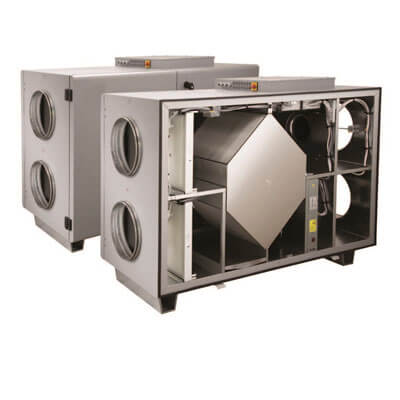

Приточно-вытяжная система с рекуператором

Рекуперация тепла обеспечивает повышение энергоэффективности до 90%. Это частичный возврат температуры отводимого потока приточному. Используется для обогрева здания зимой, но она также успешно понижает температуру притока летом.

Основным элементом схемы является теплообменник, который обеспечивает перенос тепла между потоками. Применяются устройства различного конструктивного исполнения для наиболее эффективной утилизации тепла.

Конструкция препятствует смешению потоков, поэтому в здание попадает только подготовленный очищенный воздух. Это особенно актуально для промышленных объектов, в атмосфере которых содержатся вредные вещества, подлежащие фильтрации.

Устройство изготавливается в двух исполнениях:

  • в наборной схеме она является отдельным агрегатом, к которому подводятся потоки;
  • в моноблоке рекуператор представляет собой узел, помещенный в общий корпус.

Основной недостаток – необходимость больших первоначальных инвестиций на приобретение и монтаж. Повышение энергоэффективности объекта и короткий срок окупаемости (2 - 4 года) делают рекуператор очень популярным.

  • Повышенная звуковая нагрузка – днем она практически не ощутима, а ночью агрегат издает характерный гул. Чтобы решить проблему, необходимо снизить скорость вращения вентилятора и продумать звукоизолирующие панели.
  • При работе узла из-за разности температур (особенно зимой) на стенках образуется конденсат. Конструкторы предусмотрели специальные технологические отверстия для удаления влаги, поддоны для ее испарения.

Приточно-вытяжная вентиляция с рекуперацией – это продуманное решение, которое обеспечит значительную экономию энергоресурсов.

Наши объекты

Приточно-вытяжная установка
Приточно-вытяжная установка
Вентиляция в типографии
Вентиляция в типографии
Общеобменная вытяжка
Общеобменная вытяжка
Воздуховоды за потолком
Воздуховоды за потолком

Экономический расчет

Принудительный воздухообмен является прогрессивным решением для большинства задний, поэтому именно по такой схеме осуществляется воздухообмен в жилых домах, на предприятиях, в крупных помещениях. Поскольку вентилирование является частью инженерных коммуникаций каждого объекта, перед началом его строительства заказчик хочет узнать стоимость проектирования и монтажа установок.

Наши инженеры разработали несколько проектов для зданий, в которых применена принудительная система. Были произведены технические расчеты, выбрано основное и вспомогательное оборудование, просчитаны трудозатраты, учтены все требования СанПин и регламенты СНиП. Проектирование проводилось с учетом целевого назначения здания, технологических процессов, которые будут проводиться в цехах, количества персонала и остальных важнейших факторов, влияющих на особенности оборудования. Результаты экономического расчета, оформленные в виде калькулятора, размещены на профильных страницах нашего сайта.

Авимос

Каждый заказчик может узнать, сколько стоит приточно-вытяжная система, выбрав площадь, тип здания. За несколько секунд можно узнать результаты предварительного расчета.

Если нужны точные данные, обратитесь к менеджеру компании. Он пришлет на строящийся объект инженера, который ознакомится с его особенностями на месте. Наш сотрудник посоветует наиболее эффективную схему вентилирования, предложит недорогое и экономичное оборудование.

Если строительство еще не начато, можно прислать генеральный проект сооружения в нашу компанию. Пояснительная записка должна раскрывать особенности вентилирования каждого помещения, размещаемое оборудование и др., для жилых домов и квартир необходимо указать количество постоянно проживающих и гостей. На основании этих данных будет оставлен предварительный проект с экономическим обоснованием. Менеджер подготовит коммерческое предложение и передаст его заказчику.

Все вентиляционные решения, выполненные нашей компанией, экономически обоснована, эффективна, способна поддерживать оптимальные параметры во время всего срока эксплуатации.

Устройство

Это оборудование монтируется в жилых зданиях площадью 80 м2 и более. Проект может быть реализован по двум схемам.

Наборная

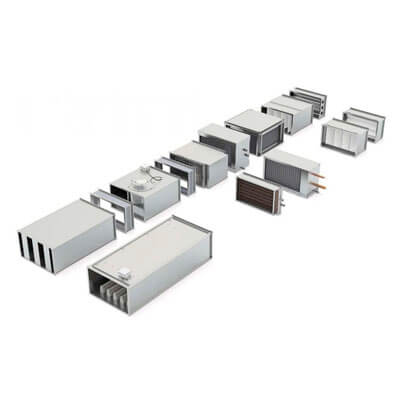

Наборная вентиляционная установка

Независимое оборудование нагнетания и вытяжки устанавливается в помещениях после расчета оптимальной мощности и точек монтажа. Приток осуществляется из спальни, детской, гостиной, а вытяжки – в «загрязненной» (туалетные и ванные комнаты, кухня, подсобные помещения). Организованные потоки эффективно удаляют отработанный воздух из всех комнат. Монтаж проводится поэтапно.

  • Осуществляется разметка здания с привязкой к проектной документации.
  • При помощи оборудования с алмазной режущей частью выполняются технологические проемы в стенах и кровле для разводки воздуховодов.
  • Монтируются каналы, силовое оборудование.
  • Приточный рукав оснащается элементами воздухоподготовки. Оборудование запускается и выводится на проектную производительность.

Замеряется скорость и мощность потока, проводится балансировка системы. Готовая к эксплуатации техника передается заказчику с гарантийными обязательствами, оформленными официально.

Моноблок

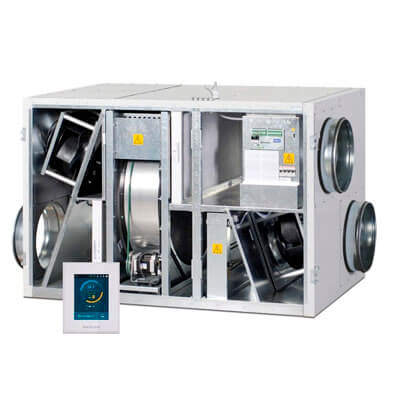

Моноблочная вентиляционная установка

Это компактное устройство, все элементы которого собраны в одном корпусе, поэтому монтаж можно провести силами трех человек за несколько рабочих дней.

  • Самая трудоемкая операция – разметка и размещение воздуховодов, которые нужно проложить во все помещения.
  • После монтажа каналов на подготовленное место устанавливается силовой агрегат.
  • К входам и выходам подключаются соответствующие каналы.
  • Устанавливаются защитные и декоративные решетки.
  • Оборудование работает автоматически, поэтому проверяется на всех эксплуатационных режимах.

Приточно-вытяжная вентиляция устанавливается на объектах с различными производственными процессами и применяемым технологическим оборудованием. Монтаж проводится по разработанной методике.

  • Разметка здания под разводку каналов.
  • Согласно проектному заданию производится сборка и крепеж каналов по меткам.
  • На подготовленную базу монтируется основное силовое оборудование.
  • Устанавливаются вспомогательные узлы.
  • Проводятся необходимые инженерные коммуникации, которые подключаются к соответствующим узлам.
  • Монтируется автоматика.

Проводится запуск, балансировка, тестируется автоматический режим управления с измерением основных показателей.

Правила проведения монтажных работ

Вентиляция – это сложная структура, установку которой (особенно на больших объектах) может выполнить только профильная компания. Наши инженеры проведут расчет, без которого невозможно выбрать эффективное силовое оборудование. В его основу ложится схема перемещения воздушных потоков, их скорость и объем. Исходя из этих данных, выбирается мощность и производительность силовых установок, рассчитывается сечение воздушных каналов, рассматривается возможность применения вспомогательного оборудования.

Приточно-вытяжная вентиляция с недостаточной производительности приведет к снижению интенсивности перемещения воздушных масс, то есть к ухудшению качества вентилирования. Избыточная мощность создаст потоки с повышенной скоростью, увеличит затраты на приобретение и эксплуатацию оборудования.

Монтажные работы в жилых домах, в коммерческих заданиях отличается по срокам и методике исполнения задания.
