Вентиляция медицинских учреждений

4.581
В избранное
Назначение помещения:
Больница
Площадь помещения, м2:
1002003004005006007008009001000
Цена за готовое решение
от 91 180 Р
-+Купить
Купить в 1 клик

Вам будет это интересно:

Выполненные работы

Приточно-вытяжная система в процедурном кабинете
Приточно-вытяжная система в процедурном кабинете
Приточная установка для медицинского кабинета
Приточная установка для медицинского кабинета
Воздухообмен рентгеновских кабинетов
Воздухообмен рентгеновских кабинетов
Процедурный кабинет
Процедурный кабинет

Проектирование

Схема воздухообмена в больнице
Схема воздухообмена в больнице
Схема притока и удаления воздуха поликлиники
Схема притока и удаления воздуха поликлиники
Проект вентсистемы стоматологии
Проект вентсистемы стоматологии
Схема вентилирования
Схема вентилирования

Характеристики

Вентиляционная установкаДа
ВоздуховодыДа
ОтводыДа
ПереходыДа
ДиффузорыДа
Крепежные материалыДа
Декоративные решеткиДа
Регулятор скоростиДа
Тип вентиляцииВытяжная, Приточная, Приточно-вытяжная
Рассчитать стоимость вашего объекта

Все объекты имеют особенности. Наши менеджеры произведут индивидуальные расчеты и отправят коммерческое предложение в ответном письме на электронную почту.

Если у вас остались вопросы? Позвоните нам: +7 (495) 580-30-37

Телефон
E-mail
Выберите файлы..
Приложите Ваш проект (планировку, схему, чертеж) и мы выполним необходимые расчеты.

Описание

Правильная вентиляция в медицинских учреждениях необходима, поскольку приток свежего, подготовленного воздуха способствует выздоровлению пациентов, а удаление вредных компонентов не позволяет развиваться патогенным микроорганизмам. Особенности вентилирования изложены в санитарно-гигиенических нормах, требованиях СНиП. Соблюдение указанных параметров при строительстве или реконструкции здания является обязательным, в противном случае проект не пройдет независимую экспертизу, не будет утвержден контролирующими органами.

Классификация помещений

По чистоте атмосферы и дополнительным требованиям медицинские учреждения можно разделить на несколько групп. Вентиляция обладает особенностями для поликлиники, медцентра, кабинета и тд, присущими именно этому зданию.

Операционные и реанимации

Это самые чистые зоны, где контролируется концентрация вредных микроорганизмов и бактерий. Для обеспечения требуемой чистоты воздуха приточно-вытяжная установка комплектуется дополнительными фильтрующими элементами. Воздух предварительно обеззараживается, проходит дополнительную обработку.

Приточный поток подается в верхнюю зону, а вытяжки расположены у потолка и возле пола. Такая схема позволяет удалять отработанные массы со всех уровней. При транспортировке стерильного воздуха используются воздуховоды с уплотненными соединениями, специальным защитным покрытием внешней и внутренней поверхности. Это покрытие должно противостоять коррозии, воздействию активной среды, которая используется для дезинфекции. Мероприятия по чистке воздуховодов проводятся периодически с применением пара и формальдегидов.

Воздухообмен создавать сквозняков, поэтому скорость потока ограничена показателем 4-5 м/с, шум при эксплутации устройств 35 дБА.

В помещение подается только свежий подготовленный поток, рециркуляция не допускается.

Устанавливают осушители и устройства, контролирующие температуру. Автоматика высокого уровня корректирует заданные параметры.

В операционных устанавливаются сенсоры и контроллеры для контроля скорости потока.

Вентиляция больницы

В этих зданиях не только нужно поддерживать необходимую температуру, состав атмосферы, но и следить за влажностью (от 50% до 60%). В зависимости от внешних условий устанавливаются осушители или увлажнители. Для поддержания установленных параметров организуется локальная система, которая не связана с общеобменной. Она позволяет:

  • корректировать уровень кислорода, углекислого газа;
  • защитить персонал от воздействия реактивов и активных сред;
  • удалить запахи;
  • организовать правильный воздухообмен без создания застойных зон.

Правильное вентилирование позволяет располагать лабораторию рядом с больничными палатами, местами отдыха пациентов.

Вентиляция в больнице при помощи силовых устройств производится по нескольким схемам, их выбор продиктован целевым назначением определенного помещения. Приточно-вытяжная вентиляция оснащается комплексом автоматики. Инверторные агрегаты позволяют поддерживать заданные параметры микроклимата (необходимые для чистых зон) без частых пусков/отключений силовых установок. Управление частотой вращения минимизирует пуски, разгружая централизованную сеть, предотвращая перепады напряжения, увеличивая моторесурс.

Больничные палаты

Для быстрого выздоровления пациентов больничные палаты оснащаются приточно-вытяжной централизованной системой. Скорость потока контролируется, а его температура/влажность должны находиться в допустимых пределах. Если отсутствуют локальные способы подогрева и охлаждения, профильное оборудование устанавливается в каналах воздуховодов.

Установка элементов фильтрации снижает механические примеси в воздухе до допустимых пределов.

Стоматологические кабинеты

Вентиляционные системы стоматологических кабинетов должны отвечать требованиям санитарно-гигиенических норм, разработанных для медицинских учреждений. Не допускается перетекание потоков из «грязных» в «чистые» зоны, в них соблюдаются антисептические условия. При проектировании учитываются размеры, геометрия здания, «класс чистоты» каждого помещения, особенности устройств.

Стоматологические клиники оснащают приточно-вытяжной вентиляцией с локальными участками отсоса вредных компонентов, они распространяются в воздухе во время работы и проведения процедур.

Если помещения относятся к одному классу «чистоты» (исключая класс А) допускается установка общей приточно-вытяжной системы. Мощность оборудования выбирается с учетом некоторого подпора. Давление нагнетания должно превышать всасывание.

Фильтрующие элементы устанавливаются в местах забора воздуха, его отведения для минимизации вредных выбросов в окружающую среду.

Общие залы ожидания и кабинеты, где не проводятся процедуры, проветриваются естественным путем.

Приточно-вытяжная вентиляция в рентгенкабинете должна быть дополнена фильтрами очистки.

Типы вентилирования

Вентиляция делится на две категории: естественная и принудительная.

  • Естественная – не предусматривает использование силовых установок, процесс воздухообмена проходит благодаря разнице температуры, давления в помещении и на улице. Такой способ обеспечивает подачу большого количества свежего воздуха низкой скоростью потока. По этой схеме оборудуются места отдыха, палаты пациентов, кабинеты врачей, где не проводятся лечебные мероприятия.
  • Принудительная – основана на действии силовых агрегатов, они нагнетают, удаляют воздушные массы. Установки монтируются в помещениях с особыми требованиями к параметрам и скорости потока. Автоматическая система управления контролирует показатели.

Особенности принудительной вентиляции

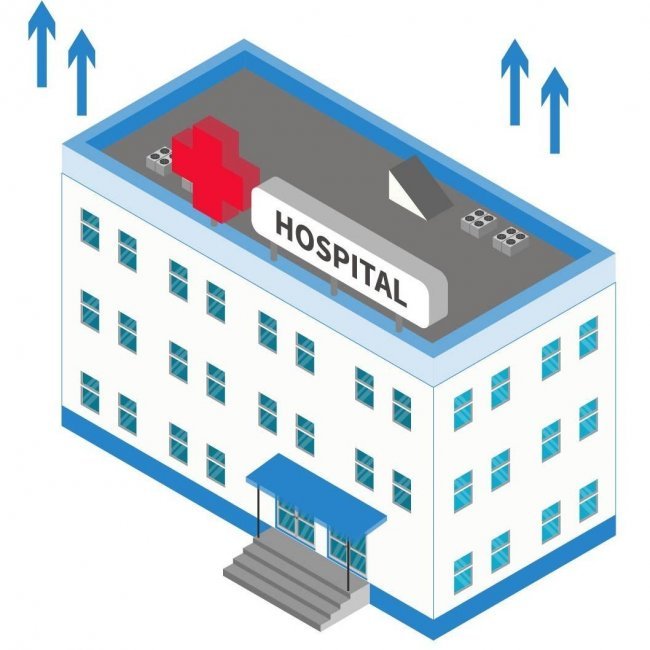

  • Вытяжка может быть локальной для определенной рабочей зоны и общей для всего здания. Такая схема применяется в комнатах с высокой влажностью, которую необходимо удалить привлечением свежего подготовленного воздуха. Локальные отсосы устанавливаются в местах подготовки препаратов, стерилизации инструментов, материалов. Локальные устройства состоят из вытяжного вентилятора, воздуховодов, элементов фильтрации. Работа оборудования предусматривает некоторое снижение давления в помещении, поэтому чистый воздух попадает в комнату естественным путем.

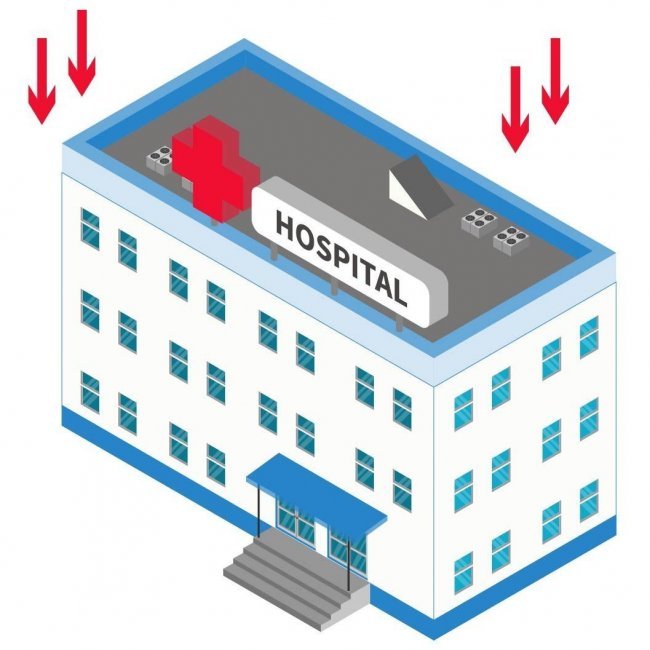

  • Приточная вентиляция обеспечивает стабильный воздухообмен на всей территории. Система создает избыточное давление в помещениях, организуя направленные потоки для удаления отработанного воздуха. Состоит из нагнетательных вентиляторов, набора фильтров, устройств для стабилизации относительной влажности и воздуховодов. Она может дополняться агрегатами для охлаждения или подогрева потока. Забор воздуха проводится в чистом месте на высоте не мнение 2 метров от поверхности земли. При размещении нагнетающих воздуховодов на кровле медучреждения они защищаются кожухами.

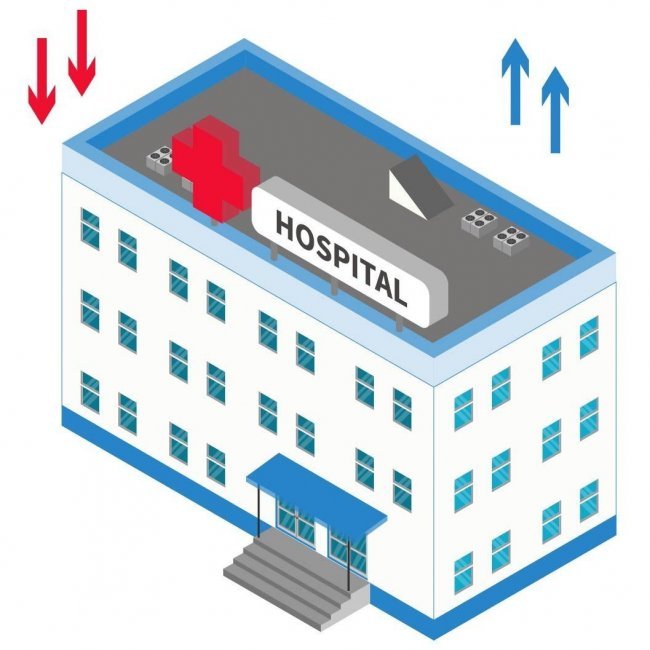

Комбинированная

Приточно-вытяжная вентиляция устанавливается в помещениях высокого класса чистоты. Она проводит эффективный воздухообмен притоком свежего воздуха, отведением отработанного с применением силовых установок. Рекуперация (подогрев поступающих масс отработанными) проводится на специализированной теплообменной установке, которая не смешивает потоки. Применение рекуперации приводит к ощутимой экономии, поскольку на подогрев не затрачиваются дорогие энергоносители.

  • Вытяжные и нагнетательные вентиляторы обеспечивают стабильный, эффективный воздухообмен. Мощность нагнетания должна быть на 10% – 20% выше всасывания для обеспечения чистоты атмосферы во всех помещениях.
  • Рекуператор нагревает потоки до комфортных температур. Оно может быть дополнено отдельными агрегатами по нагреву и охлаждению потока.
  • Фильтры очистки удаляют примеси, содержащиеся в уличном воздухе.
  • Автоматика управления контролирует установленные параметры.

Классификация по функциональной наполненности.

  • Общеобменная – устанавливается во всем здании. Это комбинированная сеть, в нее включены элементы естественной и принудительной вентиляции. Маломощный естественный воздухообмен дополняется силовыми установкамидля усорения направленного потока воздушных масс.
  • Локальная – предусмотрена для помещений с особыми требованиями к чистоте и влажности. Такие элементы выводят отработанный воздух из зон, где проводится работа с агрессивными средами и активными препаратами. Локальные отсосы необходимы в местах приготовления лекарств, манипуляционных, лабораториях.
  • Аварийная вентиляция имеет собственный источник питания. При отключении централизованной сети включается аварийный дизельный генератор, обеспечивающий полноценную работу оборудования.

Экономический расчет

Для ознакомления с типами оборудования, стоимостью проектирования и монтажа инженеры нашей компании разработали ряд проектов для лечебных учреждений различного типа. В проектах учтены особые требования к медицинским помещениям, их площадь, тип применяемой схемы вентилирования. Введите параметры своего здания и узнайте примерную стоимость готовых решений. Для уточнения экономической составляющей звоните в нашу компанию, на место строительства или реконструкции объекта приедет наш инженер, который осмотрит объект, ознакомится со спецификой работы и выдвигаемыми требованиями для всех зон, составит аналитический отчет.

На основании этого документа формируется ТЗ. Менеджеры компании проведут экономический расчет, подготовят коммерческое предложение для заказчика.

Все работы проводятся прозрачно, а технические решения обосновываются. Проектная документация подвергается независимой технической экспертизе, утверждается государственными контролирующими органами. Все работы проводятся согласно СНип и ГОСТ, поскольку вентиляция всех медицинских помещений строго контролируется.

Техническое обслуживание проводят монтажные бригады под руководством инженеров, имеющих профильное образование и опыт.

При осмотрах проводится чистка воздуховодов, замена фильтрующих элементов, изношенных узлов, агрегатов.

Проектирование

Проектирование вентиляции в больницах связано с насыщением очищенным и подготовленным воздухом помещений, имеющих специальные требования по воздухообмену. При работе учитывается специфика архитектурного решения здания, его расположение относительно других построек.

Для коридоров, палат, офисных кабинетов применяется естественное вентилирование для создания постоянного стабильного потока. Естественное поступление воздуха зависит от внешних причин, не может справиться с удалением вредных патогенов из стерильных комнат. Для решения проблемы в таких комнатах применяют приточно-вытяжные устройства, которые создают разнонаправленные потоки необходимой мощности и скорости.

Оборудование устанавливается:

  • в лабораториях, манипуляционных, аптеках;
  • в кабинетах реанимации;
  • в операционных, больничных боксах;
  • в асептических блоках и др.

В помещениях создается избыточное давление, которое препятствует перетеканию воздушных масс между помещениями с различными классами чистоты.

Подбор агрегатов

Независимо от профиля медицинского учреждения применяется набор агрегатов и комплектующих способных обеспечить рассчитанный воздухообмен. В него входят:

  • силовые вытяжные и приточные вентиляторы;
  • конструкции воздуховодов, защищенных решетками;
  • настенные и потолочные распределители воздушных потоков;
  • фильтрация грубой и тонкой очистки;
  • стабилизаторы воздушного потока;
  • блок охлаждения или подогрева притока;
  • оросительные или осушительные агрегаты;
  • устройства контроля и управления.

Монтаж вентиляции в ЛПУ

Монтаж вентиляции в лечебно-профилактических учреждениях требует особого подхода. Организация разнонаправленных потоков и предотвращение утечек требует применения специального оборудования и материалов.

  • Проведение работ начинается с организации проемов и мест установки силовых установок. Выполняются технологические отверстия и готовятся монтажные площадки для всех агрегатов;
  • Элементы системы доставляются на объект последовательно;
  • Корпуса воздуховодов собираются с учетом особых требований к герметичности, которая обеспечивается установкой уплотнительных элементов на все фланцевые соединения. Короба имеют внутренние и внешние защитные покрытия, работают в условиях агрессивных сред;
  • Установка силовых агрегатов проводится согласно проектному заданию. Для понижения шумности и вибрации используются специализированные схемы монтажа;
  • Устанавливается дополнительное и вспомогательное оборудование. Проводятся пробные запуски.

После завершения монтажа осуществляются пусконаладочные мероприятия, объект передается заказчику.
