Лаборатории различных типов – это помещения с повышенным уровнем опасности. Все составы и материалы, с которыми работают лаборанты, в определенных концентрациях приносят вред организму, а иногда могут привести к трагедии. Поэтому помимо средств индивидуальной защиты необходим эффективный воздухообмен.
Требования и нормы СНиП
Для каждого вида здания разработаны, утверждены особые требования по воздухообмену. Вентиляция полностью отвечает установленным нормам, иначе проект не будет утвержден, а пребывание в помещении станет опасным для персонала.
- В исследовательских комплексах работает принудительная вентиляция с требуемым набором оборудования. Естественное вентилирование, как основной способ обеспечения циркуляции воздуха, неприменимо.
- Проект должен учитывать площадь объекта, количество и тип устройства, применяемого для исследований. Над рабочими поверхностями обязательно устанавливаются локальные вытяжки, оснащенные зонтами особой конструкции.

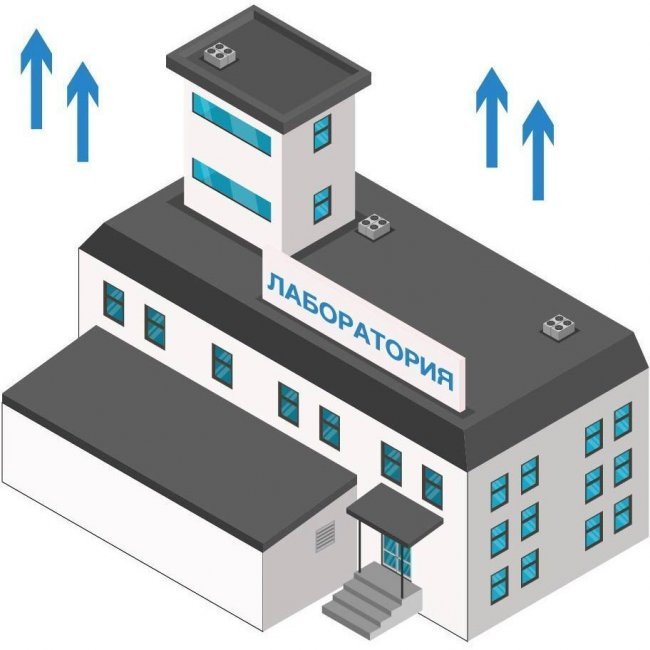

- Забор и отвод воздуха должны находиться в разных концах здания для предотвращения заражения поступающего потока вредными элементами. Вытяжной рукав размещается на кровле, а приемный – на высоте 2 м от поверхности земли.
- Вытяжные решетки устанавливают в зависимости от специфики проводимых работ и используемых материалов. При исследовании разноплановых компонентов, часть из которых может быть тяжелее воздуха, вытяжная вентиляция в лаборатории монтируется у пола и под потолком.
- Кратность воздухообмена при работе с вредными веществами должна быть не менее 15.
- Вентиляция автоматизирована или оборудована таймером. Автоматика включает силовые установки за час перед началом работы, для удаления накопившихся за ночь вредных веществ. Это требование обязательно, если вентиляция не работает круглосуточно.
- Разрежение воздуха, создаваемое вытяжными локальными силовыми установками, составляет 5 – 10 Па.
- Оборудование должно поддерживать воздухообмен и скорость потока на заданном уровне, обеспечивать все параметры воздушных масс (температуру, влажность, концентрацию вредных и опасных соединений).
Инженеры компании «Авимос» при проектировании учитывают специфику каждого помещения, требования контролирующих органов и пожелания заказчика. Поэтому наши проекты быстро походят независимую техническую экспертизу. Рациональный подбор схем вентилирования, применение силовых установок оптимальной мощности, использование элементов автоматики делают каждую лаборатории безопасной.
Типы лабораторий
Для исследования с определенными компонентами применяется особый набор оборудования, различаются задачи, поставленные перед сотрудниками. Все специализированные помещения объединяет необходимость обустройства эффективного вентилирования.
- Бактериологические работают с опасными вирусами и бактериями.
- Химические – с агрессивными средами и реактивами.
- Зубоврачебные используют полимеры и металлы, которые безопасны для ротовой полости, но их пыль, попадая в легкие, создает вредные соединения.
Используемое оборудование генерирует излишки тепла или повышенную влажность. Вентиляция в химической лаборатории выводит и фильтрует все вредные соединения, создавая безопасный микроклимат.
Для каждой лаборатории с особыми требованиями воздухообмена разрабатывается собственная схема.
Химическая
Вытяжка для химической лаборатории оборудуется локальными устройствами, собранными в один рукав, и расположенными над всеми рабочими поверхностями. Дополнительно устанавливаются вытяжные шкафы.
- Кратность воздухообмена составляет 20 раз в час.
- Выходы оснащаются специализированными фильтрами для удаления паров, конденсата, аэрозоли вредных элементов.
- Воздуховоды должны не смешивать воздух, а создавать направленные потоки из «чистых» в «грязные» зоны. Приточная вентиляция в химической лаборатории отвечает за подачу свежего воздуха с улицы.
Эмбриологическая
Оснащение лаборатории такого типа восприимчиво к изменениям микроклимата, который должен четко поддерживаться на установленном уровне.
- В короб вытяжки устанавливают дополнительный фильтр с активированным углем, который задерживает органические соединения.
- Фильтры очистки воздуха монтируются на приточную часть воздуховода.
- Фильтры следует периодически менять для обеспечения указанной мощности установки.
- Силовые агрегаты поддерживают параметры воздушных масс, строго следуя регламенту помещения.
Микробиологическая
Такое помещение обеспечивается герметичными окнами и дверями. Весь воздух подается путем нагнетания, проходит через фильтры.
- Системы для улавливания, обеззараживания патогенов и других активных органических соединений устанавливают на выходе.
- В местах работы с активными патогенами монтируются бактерицидные лампы для обеззараживания воздуха.
- Кратность воздухообмена для «чистых» зон лежит в пределах 10 – 15, а для «грязных» 15 – 20.
В лабораторных шкафах, предназначенных для проведения экспериментов формируется поток скоростью 0,5 – 0,9 м/с. При исследовании вредных веществ его параметр увеличивают до 1,2 м/с.
Соблюдение специальных требований предотвратит попадание неочищенного воздуха в атмосферу, обеспечит безопасность людей.
Типы вентиляции
Естественное вентилирование неприемлемо из-за низкой эффективности, зависимости от природных явлений, невозможности обеспечить необходимые потоки во всех зонах.
Вентиляция в лаборатории, дополненная вспомогательными устройствами и локальными отсосами загрязненного воздуха из рабочих зон, способна обезопасить персонал от воздействия вредных элементов, предотвратить утечку необработанных веществ за пределы помещения.
Такая схема вентилирования включает две независимые системы: приточную и вытяжную.
Вытяжная вентиляция
Состоит из обратного вентилятора, системы воздуховодов, заборных зонтов, установленных над каждым рабочим столом и элементами оборудования. Вытяжная вентиляция в лаборатории должна быть на 15% – 20% мощнее приточной для создания направленных потоков воздуха. Локальные вытяжки обеспечивают полное удаление вредных компонентов из рабочей зоны. Отрицательное давление не позволяет загрязненному воздуху попадать в «чистые» помещения.
Приточная система
Приточная вентиляция работает по обратному принципу. Воздушные массы всасываются при помощи силовой установки, перенаправляются в чистые зоны. Проведение исследований, опытов требует соблюдения чистоты, температуры, влажности воздуха, поэтому он соответствующим образом подготавливается и фильтруется. Применение автономных сплит-систем для поддержания температуры малоэффективно в связи с запрещением рециркуляции в большинстве помещений. Температуру поддерживают водяные или электрические калориферы, установка рекуперации. Оно монтируется в короба воздуховодов, не занимает много места. При рекуперации потоки не должны смешиваться.
Приточно-вытяжная система
Приточно-вытяжная вентиляция в лаборатории автоматизирована. Датчики сигнализируют об изменении параметров, автоматика вносит нужные коррективы в работу оборудования. Силовые установки оснащаются инверторными двигателями с внешним управлением оборотами. Такие установки минимизируют пуски, продлевая моторесурс, снижают нагрузку в сети электропитания посредством плавных запусков.
Аварийная система
Для бактериологических, химических лабораторий установка аварийной системы необходима и регламентирована СНиП. Она включается при выходе из строя основной электрической линии, имеет собственный источник питания. Система не может в полной мере компенсировать основное оборудование, поскольку имеет ограниченную мощность. Аварийная вентиляция обеспечивает безопасный вывод персонала и окончание технологических исследовательских процессов.
Оборудование должно соответствовать ряду требований, которые периодически контролируются специальными проверками.
- Система запускается из нескольких точек – одна должна находиться непосредственно в лаборатории в районе выхода, а вторая – на внешней стене у входа в здание. Кнопки включения защищены от влаги и оборудованы специальными указателями.
- Автоматика контролирует воздушный поток основной вентиляции и в момент его остановки включает аварийную.
- При работе с агрессивными средами и взрывоопасными составами оборудование изготавливается в соответствующем исполнении.
Этапы работ
Проектирование
Все помещения исследовательского центра делятся на несколько групп:
- Офисные – кабинеты персонала, в которых не проводятся исследования;
- Бытовые – столовые, раздевалки, гардеробные, душевые, санзоны;
- Производственные – места проведения исследований, хранения реактивов, складские площади и др.
К каждому типу помещений предъявляются требования, которые учитывает проектирование вентиляции.
Процесс проводится поэтапно:
- Разрабатывается и утверждается техзадание.
- На его основании проводится технический расчет и выполняется графическая часть.
- Работа утверждается заказчиком, разрабатывается график монтажа.
Проектирование вентиляции – это сложный и трудоемкий процесс, который нужно доверить профильной компании.
Монтаж
Установка должна обеспечить бесперебойную работу оборудования, герметичность стыков воздуховодов. Для этого применяются специализированные уплотнители, инертные к агрессивным средам.
Монтаж вентиляции в лаборатории осуществляется поэтапно:
- Утверждение графика работ со смежными организациями;
- Транспортировка всех элементов на объект;
- Собираются, монтируются габаритные корпусные детали воздуховодов;
- Вентиляторы монтируются на штатные места;
- В коробах устанавливается дополнительное, вспомогательное оборудование, специализированные фильтры;
- Готовятся базы, монтируются силовые агрегаты с применением противовибрационных и шумоподавляющих систем;
- Устанавливаются элементы автоматического управления и корректировки работы оборудования;
- Вентилирование выводится на рабочую мощность, тестируется автоматика, выявляются и устраняются дефекты;
- Система передается заказчику.
Мы заключаем договоры на послегарантийное обслуживание вентиляции химической, эмбриологической и другие лаборатории. В этом случае вся ответственность за работу системы ложится на плечи наших инженеров, которые проводят периодические осмотры, ремонт оборудования, чистку/замену фильтров.
