На объектах строительства устанавливается вентиляция, которая обеспечивают циркуляцию воздушных масс в требуемом объеме, удаление отработанного воздуха и приток свежего. Виды вентиляции выбираются, исходя из особенностей объекта, нормативной документации, пожеланий заказчика.

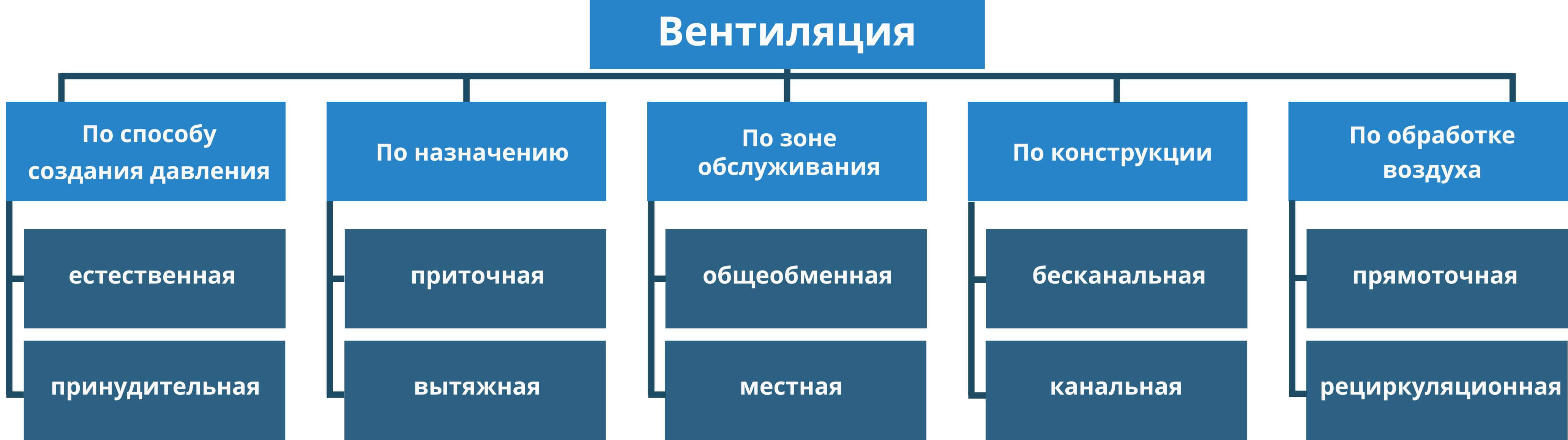

Классификация

Вся вентиляция классифицируется по набору признаков, основным характеристиками, назначению.

  • По способу перемещения воздушных масс — естественная и принудительная.
  • По компоновке и выполняемым задачам — вытяжная, приточная, совмещенная.
  • По зоне действия — локальная и общеобменная.
  • По конструкции — канальная, бесканальная.

Для каждого здания применяются свои виды вентиляции, на сложных объектах используются смешанные схемы. Выбор и разработку проекта доверяйте профильной компании, в противном случае оборудование не сможет обеспечить ожидаемый воздухообмен, его неправильная работа приведет к дискомфорту, повышению влажности или к отравлению персонала.

Компания «Авимос» проводит проектирование и установку вентиляции любой сложности. Применяемое оборудование отвечает международным требованиям безопасности и сертифицировано.

Естественное вентилирование

Перемещение воздушных потоков при такой схеме происходит по естественным причинам разности температур и давлений в нижней части здания и на кровле. Направление ветра, природные факторы играют ключевую роль в воздухообмене, поэтому движение потоков неконтролируемо и неорганизованно.

Его обустройство не требует затрат, каналы формируются в период возведения объекта.

По такой схеме оборудуются жилые многоэтажные здания, дома частного сектора. Она применяется как дополнительная для обустройства школ, больниц, спортивных комплексов, крупных промышленных объектов и др.

Не применяется в заданиях, имеющих специализированные требования к воздухообмену.

Принудительное вентилирование

В схемах используется силовые установки для побуждения движения воздушных масс. Оно не зависит от природных факторов.

Эта схема позволяет:

  • перемещать воздушные массы на большие расстояния, придавая потоку заданную скорость;
  • проводить воздухоподготовку (фильтрацию, осушение/орошение);
  • контролировать температуру потока.

Принудительная вентиляция бывает трех типов:

  • вытяжная;
  • приточная;
  • смешанная (совмещает действие двух предыдущих).

Выбор схемы с вязан с особенностями строения (промышленный объект, общественное или жилое здание), количеством постоянно работающего персонала и посетителей, технологическими процессами предприятий, количеством и характером загрязнений и т.д.

Вытяжная схема

Подобные установки обеспечивают удаление загрязненного воздуха из локальных зон. Они монтируются:

  • на предприятиях, в местах концентрации вредных примесей в воздухе;
  • на кухнях предприятий общественного питания;
  • в санитарных зонах (душевых, ванных комнатах, туалетах).

Конструктивно агрегат состоит из нескольких элементов:

  • приемное устройство в виде панели, колпака, зонта, вытяжного шкафа;
  • канал воздуховода;
  • центробежный или осевой вентилятор с электрическим приводом;
  • фильтрующие элементы.

Эта схема не может обеспечить воздухоподготовку.

Приточная

Такие схемы позволяют подавать в помещение очищенные, подготовленные воздушные массы (с определенной температурой, влажностью) в строго контролируемом объеме и с заданной скоростью. Удаление отработанного воздуха проводится через неплотности, отводы, открытые проемы.

Приточная вентиляция может состоять из моноблочной установки или набираться из узлов и деталей. В их конструкции присутствуют:

  • вентиляторы — центробежные или осевые;
  • нагревательные элементы (электрические калориферы, водяные теплообменники);
  • охладители, связанные с централизованной установкой кондиционирования;
  • канальные воздуховоды;
  • распределители воздуха — диффузоры, решетки и др.

Разработана модельная линейка с различной производительностью от 50 до 50 000 м3/ч. Нагревательные и охладительные элементы позволяют контролировать температуру потока в пределах 18 – 28 0С

Приточно-вытяжная вентиляция

Она является эффективной и устанавливается на объектах, где требуется обеспечить контролируемые потоки с зонированием помещений. После очистки и подготовки поток с избыточным давлением подается в помещение, а выводится вытяжным оборудованием после фильтрации. При помощи такой схемы можно обеспечить зонирование помещений, меняя мощность вытяжных и приточных агрегатов. Это актуально для промышленных предприятий, на которых организованный, направленный поток должен очищать большие площади, а местные вытяжки — локализировать загрязнения.

В общественных зданиях оборудование работает параллельно с одинаковой производительностью, обеспечивая на территории атмосферное давление. Контроль температуры проводится канальным оборудованием при помощи централизованного кондиционирования.

Установка рекуперации (нагрев приточного потока организуется отводимым воздухом) экономит от 50% до 70% энергоносителей. Она успешно отапливает помещение до комфортных температур. Утечка тепла компенсируется нагревательными элементами.

Общеобменная вентиляция

Применяется в случае попадания загрязнителей (избыточное тепло, пыль, вредные соединения) на всю территорию помещения. Система работает как приточно-вытяжная с контролируемым расходом воздуха. Изменением мощности силового оборудования можно контролировать давление в различных зонах, создавая подпор и разряжение на определенных участках.

Задача схемы — понижение концентрации вредных веществ в воздухе до приемлемого уровня, замещение углекислого газа кислородом.

Общеобменная вентиляция оснащается фильтрами, дополнительным, вспомогательным оборудованием для контроля влажности и температуры воздуха.

Локальное вентилирование

Местная вентиляция работает по обратному принципу. Загрязнители интенсивно удаляются в местах их образования. Силовые установки монтируются в местах концентрации вредных веществ. Примером такой схемы служит пост электросварки.

При работе оборудования вредные примеси не распространяются по всей территории цеха. В особо сложных случаях общеобменная и локальная схемы совмещаются.

Канальная и бесканальная

Применяются канальные и бесканальные типы вентиляции помещений. В зданиях большой площади прокладываются специализированные воздуховоды для приточного и вытяжного вентилирования. С их помощью можно доставить или удалить воздушные массы из любой точки.

В небольших помещениях с отсутствием загрязнения воздуха устанавливаются бесканальные системы. Вытяжной или приточный вентилятор организует поток непосредственно с улицы.

Различная вентиляция помещений присутствует на каждом объекте. Выбор схемы следует доверить инженерам с профильным образованием. Они проведут расчет потоков, скоростей перемещения, объемов воздушных масс и порекомендуют оптимальное оборудование для качественного вентилирования помещений различных типов.

Особенности вентилирования

Назначение вентиляционного оборудования — формирование перемещения воздушных масс, организация вентилирования в необходимом объеме. Разработаны различные типы систем вентиляции для помещений, решающие специфические задачи. Можно выделить вентилирование:

  • промышленных, производственных зданий и цехов;
  • объектов общественного назначения;
  • жилых одно- и многоэтажных домов.

Основные задачи вентилирования жилых и общественных зданий - подача чистого подготовленного воздуха, насыщение помещений кислородом, а промышленных — отвод и фильтрация загрязненной атмосферы образованной технологическими процессами, которые проводятся в цехе.

Элементы вентилирования

Независимо от применения вентиляция включает определенный набор оборудования в различной комплектации.

  • Вентиляторы с приводом от электродвигателя могут быть изготовлены в осевом или центробежном исполнении. В первом случае они вращаются поперек потока, создавая давление геометрией лопастей, во втором — вдоль потока.
  • Воздуховоды изготавливаются из различных материалов (листовая сталь, специальный пластик и др.). Предпочтение отдается защищенным от коррозии и окисления поверхностям. Они имеют круглое, прямоугольное или квадратное сечение, площадь которого определяется после проведения расчета.
  • Оборудование дополняется ручным или автоматизированным управлением потоком. Мощная вентиляция крупного объекта управляется автоматикой. Для контроля скорости, производительности применяются частотные регуляторы, которые обеспечивают экономичность и повышают моторесурс двигателей.
  • Фильтрующие элементы выбирают, исходя из особенностей загрязнителей воздуха. Они защищают от механических примесей, бактериологических, химических и других опасностей.
  • Шумогасители позволяют стабилизировать поток внутри канала, предотвратить его вибрацию в процессе работы.

Экономический расчет

На нашем сайте можно узнать предварительную цену вентилирования для помещений специального назначения. Наши инженеры составили несколько проектов, в которых учли назначение объекта, типы систем вентиляции, площадь, специфические технологические процессы, количество персонала и посетителей, создаваемую атмосферу, установленное оборудование. Выбрали основные и вспомогательные агрегаты, длину, сечение и конфигурацию воздуховодов. Провели экономический расчет.

Эта информация размещена на страницах сайта в виде доступного калькулятора, при помощи которого заказчики, выбрав тип вентилирования, целевое назначение здания и его площадь, через несколько секунд узнают цену проектирования и монтажа.

Это типовые проекты, а цену вентиляции определенного объекта можно узнать, связавшись с менеджером компании. Если строительство еще не началось, можно переслать в компанию генеральный проект с описанием специфических особенностей всех помещений и пожеланиями по вентилированию. Когда основные несущие конструкции уже возведены или требуется переоборудование здания новой системой вентилирования, на объект выезжает инженер (его приезд не оплачивается). Он ознакомится с особенностями сооружения, его размерами, технологическими циклами, выполняемыми в цехах, пожеланиями по параметрам воздуха.

Исходя из собранной информации, разрабатывается принципиальная схема, выбирается оборудование и все необходимые элементы, проводится экономически обоснованный расчет. Его и получает заказчик в виде коммерческого предложения.

Если предложение будет принято, проводятся консультации, на которых формируется техническое задание по созданию эффективного вентилирования здания. В техническом задании оговариваются тип и вид применяемых агрегатов, параметры создаваемой атмосферы для различных зон, сроки реализации проекта.

В компании «Авимос» работают инженеры способные решать сложные задачи.

Монтаж приточной системы

Постоянное поступление в здание подготовленного воздуха богатого кислородом обеспечивает приточная система. Принцип ее работы заключается в перемещении воздушных масс с улицы в здания под нужным давлением и с заданной скоростью.

Приток перед поступлением проходит несколько этапов обработки:

  • фильтрацию одним или последовательно расположенными элементами с различной степенью очистки;
  • нагревание/охлаждение (в зависимости от наружной температуры) производится вспомогательным оборудованием (электрический калорифер, водяной или фреоновый теплообменник);
  • стабилизацию относительной влажности осуществляет контур орошения;
  • вентилятор регулирует скорость и объем подаваемого воздуха.

В итоге в помещение попадает воздух, который отвечает всем физико-химическим и санитарно-гигиеническим требованиям.

Приточное вентилирование можно организовать при помощи систем двух типов — моноблочной или наборной.

Моноблочная стоит из корпуса с повышенной звукоизоляцией, в который установлены основные и вспомогательные элементы:

  • центробежный вентилятор;
  • нагреватель, тип, которого выбирают, исходя из удобства подключения к коммуникациям;
  • охладитель фреоновый или водяной;
  • один или несколько фильтров приточного воздуха;
  • система автоматического регулирования режимов работы;
  • при необходимости конструкцию дополняют контуром увлажнения.

Система компактна и легка в монтаже. Мощность установок от 10 до 10 000 м3/ч. Применяется на закрытых объектах различной площади. Монтаж доверяйте квалифицированной бригаде, которая проведет все операции поэтапно.

  • Выбирается и подготавливается место монтажа.
  • Выполняются технологические отверстия для установки выходного/входного заборного устройства.
  • Поскольку моноблок — бесканальная система, интерьер не понесет необратимого урона.
  • Внимание уделяется звукоизоляции силовой установки.
  • Подводятся, подключаются коммуникации.
  • Тестируется автоматика, оборудование запускается на проектную мощность.
  • Выявляются и устраняются дефекты.

Моноблочная система передается заказчику с гарантийными обязательствами компании.

Наборная схема имеет такие же компоненты и дополняется воздуховодами, воздушными клапанами, элементами управления. Она предназначена для обеспечения свежим подготовленным воздухом крупных общественных, промышленных зданий.

Перед монтажом такой системы проводится точный расчет для выявления необходимого объема и скорости потока, определения места установки выходных решеток, протяженности и сечения воздуховодов. Такой расчет могут провести только инженеры с профильным образованием.

Монтаж наборной системы проходит в несколько этапов.

  • Разметка помещения, его привязка к разработанному проекту проводится бригадой замерщиков, которой руководит инженер.
  • Элементы системы подвозятся на объект согласно разработанному и согласованному со смежными организациями графику.
  • Собираются, герметизируются воздуховодные каналы.
  • Рукава поднимаются на штатное место, фиксируются на несущих конструкциях здания.
  • Устанавливаются решетки, элементы управления потоком.
  • В каналы монтируется вспомогательное оборудование воздухоподготовки (нагреватели/охладители различных типов, комплект фильтров для приточного воздуха, оросительный контур).
  • Подводятся коммуникации, подключаются вспомогательные элементы.
  • На подготовленные рамы устанавливаются вентиляторы, которые подключаются к энергообеспечению.
  • Автоматика управления и контроля параметров монтируется на последнем этапе.

Для проверки работоспособности системы проводятся испытательные пуски. Устраняются выявленные погрешности. Она выводится на полную мощность, тестируется на всех эксплуатационных режимах.

После успешного окончания испытаний оборудование передается заказчику с предоставлением гарантийных обязательств

Компания «Авимос» предлагает послегарантийное обслуживание установленных систем вентилирования. Наши инженеры проводят периодические осмотры, заменяют расходные элементы, очищают воздуховоды. В процессе осмотров выявляются и заменяются изношенные детали и узлы. Инженеры предотвращают возникновение аварийных ситуаций. Ремонтная бригада компании «Авимос» обеспечит работу вентилирования с заявленной производительностью во время всего срока эксплуатации объекта.
