Вентиляция бассейна

4.921
В избранное
Назначение помещения:
Бассейн
Площадь помещения, м2:
100200300400500
Цена за готовое решение
от 73 720 Р
-+Купить
Купить в 1 клик

Вам будет это интересно:

Выполненные работы

Вентиляционная система в интерьере
Вентиляционная система в интерьере
Пульт управления
Пульт управления
Вентилирование в интерьере
Вентилирование в интерьере
Решетки
Решетки

Проектирование

Схема притока и удаления воздуха
Схема притока и удаления воздуха
Проект воздухообмена
Проект воздухообмена
Схема воздухообмена
Схема воздухообмена
Схема притока и удаления воздуха
Схема притока и удаления воздуха

Характеристики

Вентиляционная установкаДа
ВоздуховодыДа
ОтводыДа
ПереходыДа
ДиффузорыДа
Крепежные материалыДа
Декоративные решеткиДа
Регулятор скоростиДа
Тип вентиляцииВытяжная, Приточная, Приточно-вытяжная
Рассчитать стоимость вашего объекта

Все объекты имеют особенности. Наши менеджеры произведут индивидуальные расчеты и отправят коммерческое предложение в ответном письме на электронную почту.

Если у вас остались вопросы? Позвоните нам: +7 (495) 580-30-37

Телефон
E-mail
Выберите файлы..
Приложите Ваш проект (планировку, схему, чертеж) и мы выполним необходимые расчеты.

Описание

В частных и общественных бассейнах большая площадь воды приводит к испарению, повышению влажности, которая может доходить до 100%, при оптимальном показателе 40% - 60%. Допустимая температура воды - это 22 - 24 0С, воздуха – 25 - 28 0С. Такие показатели будут комфортны спортсменам и отдыхающим.

Особенности вентиляции

Влажность постоянно возрастает в связи с испарением воды, с поверхности, мокрых ступенек. Показатель повышается на 10% - 20%, поэтому вентиляция в бассейне должна работать постоянно. Избыточная влажность негативно влияет на самочувствие спортсменов, человеку труднее дышать, он быстрее устает, спортивные результаты резко падают. В условиях избытка воды активно развивается грибок, плесень и другие опасные микроорганизмы, а оборудование требует дополнительной защиты или частой замены.

Основные проблемы

Избытки влаги устраняются двумя способами:

  • Ассимиляция – проводится путем замены влажного потока очищенным и подготовленным с улицы. Для этого в бассейнах используется принудительная вентиляция.
  • Конденсация и осушение – в процессе используется осушитель, который при помощи повышенной температуры удаляет влагу.

Первый способ оправдан для больших объектов, второй подойдет для частного бассейна небольшой площади.

Допустимая разница между показателями нагрева воды и воздуха 2 ‑ 4 0С.

Какое оборудование применяют?

  • Рекуперационная установка обеспечит стабильный подогрев. Но ее мощность невысока и зависит от температуры окружающей среды;
  • Электрический калорифер – повышает температуру до требуемых значений;
  • Система, оснащенная водяным теплообменником, повышает температуру, нагнетая подогретый поток. Устройство монтируется в короб воздуховода и подключается к сети питания. Энергоноситель может поступать от централизованной сети или локальной котельной установки. Используется, как для обогрева, так и для охлаждения помещения, понизив температуру хладагента.

Система автоматизации вентиляции обеспечивает точность заданного параметра. Управление устройствами проводится различными способами: настуенный пульт, пульт ДУ и другие.

Ассимиляция в бассейне
Ассимиляция в бассейне
Схема притока и вытяжки воздуха
Схема притока и вытяжки воздуха
Установка осушителя и воздуховодов
Установка осушителя и воздуховодов

Вентиляция бассейна: основные типы

Расчет осуществляют на основании схем с применением силовых агрегатов, обеспечивающих перемещение воздушных масс в рассчитанных объемах. Естественное проветривание не допустимо.

Принудительная вентиляция классифицируется по набору оборудования и организации воздухообмена. Выбор схемы определяют, исходя из особенностей объекта, его размеров, количества посетителей, площади водной поверхности.

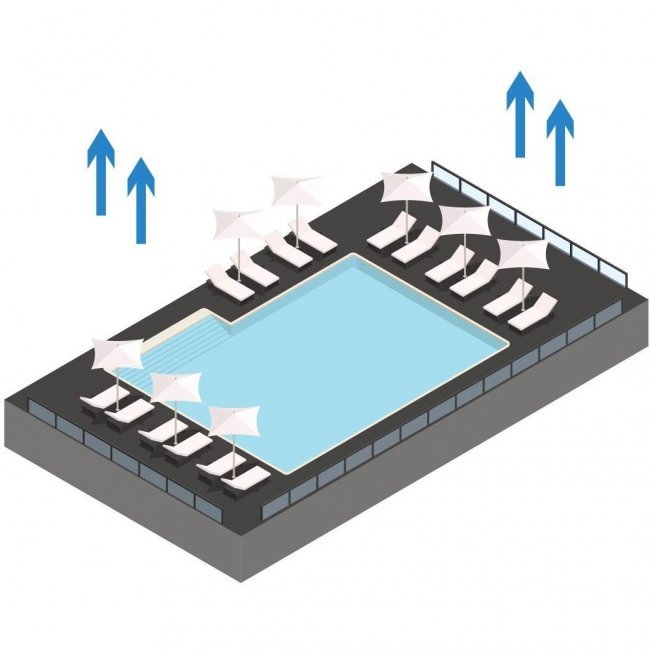

  • Удаление воздуха применяется для небольших бассейнов с ограниченными размерами поверхности. Устройства состоят из одного или нескольких вентиляторов, их устанавливают в верхней части. При работе устройств создается разряжение, которое обеспечивает стабильный приток, попадающий в помещение естественным путем. В местах забора применяют фильтрующие элементы для очистки воздуха от уличной пыли.

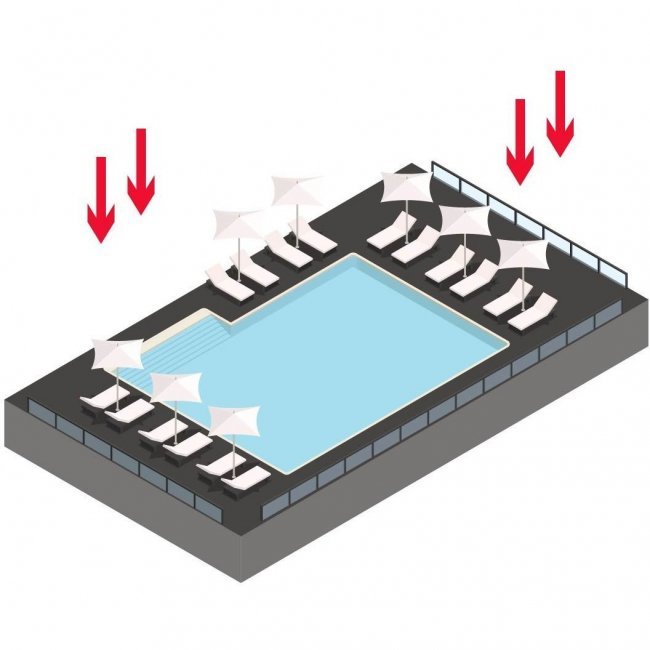

  • Приточная установка производит принудительную подачу. В результате образуется избыточное давление, формируются воздушные потоки, которые удаляют излишки влаги. На входе устройство оснащается фильтрующими элементами для удаления механических примесей. Оборудование обеспечивает циркуляцию в требуемых объемах. Дополняется нагревательными элементами для подержания заданной температуры потока. Отдельно устанавливаются осушители, поскольку полностью справиться с влагой, накопленной в больших помещениях, вентиляция не может.

Комбинированная сеть

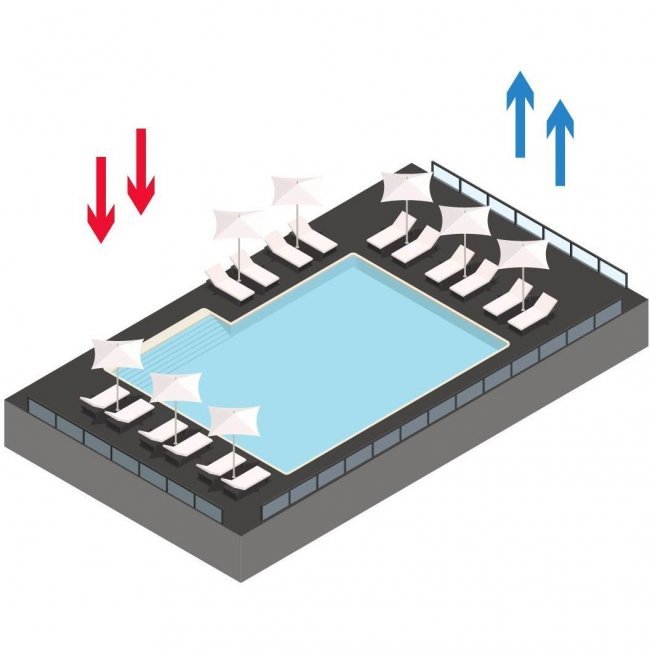

  • Приточно-вытяжная вентиляция с рекуперацией тепла выполняется как единая установка, она оснащена воздуховодами для забора и подачи воздуха. Работает в режиме полной или частичной рециркуляции, в зависимости от условий в бассейне, особенностей климата местности. Автоматика контролирует основные параметры, регулирует заданные параметры. При понижении внешней температуры рекуператор нагреет подаваемый поток при помощи отработанного воздуха.
  • Вентиляция бассейна с наборной установкой работает по тем же принципам. Элементы монтируются в самых эффективных местах. Выходы вентиляторов располагаются в нижней части сооружения, а вытяжных – в верхней, с противоположной стороны. Таким образом, обеспечивается стабильный приток, который осушает и поддерживает установленную температуру. В нагнетательной части устанавливаются фильтрующие элементы, теплообменный блок, диффузоры, а вытяжная часть оснащается только фильтрами. Производительность контролируют датчики, а сенсоры следят за показателями воздушных масс, автоматические устройства управления собирают информацию, организуют эффективную работу согласно установленным алгоритмам.
  • Вентиляция, дополненная осушителем. Такой набор агрегатов оптимален для борьбы с излишней влажностью. Пока силовые установки обеспечивают циркуляцию, система осушения конденсирует влагу, направляя ее по назначению.

Автоматизация

Вентиляция бассейна – это сложная сеть, в которой предусмотрено наличие датчиков и сенсоров, поэтому организовать ручное управление не всегда возможно. Автоматизация повышает экономичность системы и быстрое достижение оптимальных показателей. Параметры состояния атмосферы могут быть постоянными или переменными. Коррекция параметров осуществляется с пульта управления.

Применение такой системы минимизирует пуски, увеличивает ресурс эксплуатации. Частотные преобразователи и инверторы снижают максимальные токовые нагрузки при запуске асинхронных двигателей, обеспечивая постоянное напряжение в сети и щадящие условия эксплуатации мощного оборудования.

Функции управляющей автоматики

  • Включение/выключение агрегатов согласно протоколу.
  • Обеспечение установленных параметров воздушных масс (температура, влажность, скорость потока). Параметры поддерживаются и корректируются в зависимости от изменения внешних факторов.
  • Обеспечение защиты силовых устройств от перегрева и аварийного отключения.
  • Координация работы всех агрегатов.
  • Аварийная сигнализация предупреждает о возникших проблемах, неполадках.
  • Удаленное управление при помощи гаджетов и профильного программного обеспечения.

В своей работе инженеры компании «Авимос» применяют собственные разработки. Поэтому мы предлагаем самые свежие технические решения для обеспечения вентиляции помещений в особых условиях.

Проектирование вентиляции бассейна

Работы выполняют инженеры, поскольку примененное оборудование будет работать в условиях высокой влажности и переменных температур. Выделяется особое техническое помещение, в котором будут установлены силовые агрегаты, а проток и выведение отработанного воздуха осуществляется по системе каналов. Ввиду высокого содержания влаги вентиляция должна быть защищена от коррозии и иметь защитные покрытия.

Требования

  • Мощность вытяжки должна преобладать над приточной вентиляцией бассейна. Эффективная разница составляет полуторакратный обмен воздушных масс. Таким образом, реализуется эффективное удаление влаги.
  • Исключение образования застоя воздуха, сформированные потоки должны охватывать всю площадь помещения.
  • Автономость от общей вентиляции здания.
  • При отсутствии посетителей минимизируется работа силового оборудования, корректировка допустимых параметров возложена на автоматику.

Особенности

Проектные работы по организации вентиляции бассейна требует особого оснащения исполнительных органов.

  • Клапаны перераспределения воздушных потоков дополняют электроподогревом. В противном случае при минусовой температуре возможно обмерзание.
  • Все исполнительные органы дополняются элементами дистанционного управления.
  • Места критического влагообразования оборудуются поддонами.
  • Все устройства и элементы должны быть доступны для обслуживания и ремонта.
  • Сечение воздуховодных шахт рассчитывается с учетом ветровой нагрузки и гравитационной составляющей. Шумность работы оборудования не должна превышать установленных пределов в 60 дБ(А).
  • Размер вытяжных и приточных решеток обеспечивает свободный воздухообмен.

Для частных и общественных бассейнов разрабатывается особый проект или адаптируется типовой. Вентилирование должно обеспечивать комфорт посетителей и пользователей.

При проектировании вентиляции инженеры учитывают нюансы эксплуатации бассейна. Подбирают оборудование способное справиться с обеспечением требуемых показателей воздушных масс с минимальными энергозатратами. Протяженность воздухопроводов минимизируется, а система не противоречит выбранному дизайнерскому решению объекта.

Монтаж

Монтаж вентиляции в бассейне проводится поэтапно согласно разработанной проектной документации.

  • Доставка деталей и комплектующих на объект проводится согласно графику.
  • Собираются корпусные воздуховоды, устанавливаются в предусмотренных проектом местах.
  • Проводится термоизоляция.
  • Монтируются вытяжные и приточные силовые установки.
  • Устанавливаются вспомогательные элементы конструкции (подогреватели, осушители, фильтры и др.)
  • Проводятся запуск и наладка вентиляции.
  • Система выводится на проектную мощность, устраняются недочеты, тестируется автоматика на различных режимах работы.

На этом работы по организации воздухообмена в бассейне заканчиваются. При соблюдении определенных параметров установка передается клиенту для эксплуатации.

Климатическая установка состоит из нескольких узлов, каждый из которых выполняет необходимую функцию:

  • рекуперация повышает температуру притока до комфортных параметров;
  • осушитель поддерживает влажность в установленных пределах;
  • калорифер нагревает приток;
  • фильтрующие элементы очищают поток, попадающий внутрь;
  • силовая установка организует приток в определенном направлении с рассчитанной скоростью;
  • воздушные клапаны для управления;
  • автоматика обеспечивает поддержание заданных параметров.
