Проведение вентилирования необходимо для всех типов зданий и сооружений от небольшой квартиры до крупного промышленного объекта. Процесс замены отработанных воздушных масс очищенным подготовленным воздухом выполняет сразу несколько функций:

  • стабилизация содержания кислорода;
  • поддержание относительной влажности на установленном уровне;
  • удаление вредных, опасных компонентов, неприятных запахов;
  • снижение тепловой нагрузки на организм человека.

Разработано несколько схем, одна из которых — принудительная приточная вентиляция.

Принцип действия

Создать хороший воздухообмен с контролируемой скоростью и мощностью потока, при помощи естественного вентилирования затруднительно, поскольку схема полностью зависит от природных факторов (внешней температуры, давления, направления ветра), кратность воздухообмена 0,2 – 0,5, а поток нестабилен. Естественные процессы воздухообмена являются частью более сложных систем и дополняют их.

Приточная система вентиляция относится к принудительному типу, в котором используются силовые нагнетающие установки и вспомогательные устройства. Схема применяется на промышленных объектах, в офисных помещениях, общественных зданиях, жилых домах и квартирах.

  • В промышленных условиях вентиляция устанавливается на объектах с низкой токсичностью производственных процессов, когда концентрация загрязнителей в воздухе незначительна. Если технология подразумевает наличие местных загрязнителей, приточная вентиляция дополняется локальными вытяжками с фильтрацией отводимого воздуха.
  • Для офисных помещений такая схема обеспечивает нагрев/охлаждение потока посредством теплообменной аппаратуры. Эти агрегаты устанавливаются в каналах и стабилизируют температуру потока, доводя ее до требуемого параметра. Для охлаждения используется подготовленная вода или хладагент, подогрев осуществляется при помощи водяного теплоносителя, или электрического калорифера.
  • В жилых домах и квартирах вентиляция создает поток рассчитанного объема, подаваемый в помещение с заданной скоростью. С ее помощью можно провести фильтрацию воздушных масс, попадающих с улицы, стабилизацию температуры и влажности.
  • В крупных развлекательных и торговых центрах эта схема используется для снабжения всех залов чистым подготовленным воздухом, который отводится по естественным каналам или при помощи кровельных вытяжных вентиляторов.

Принцип работы оборудования основан на нагнетании в здание очищенного воздуха, который вытесняет отработанный, направляя его к местам отвода.

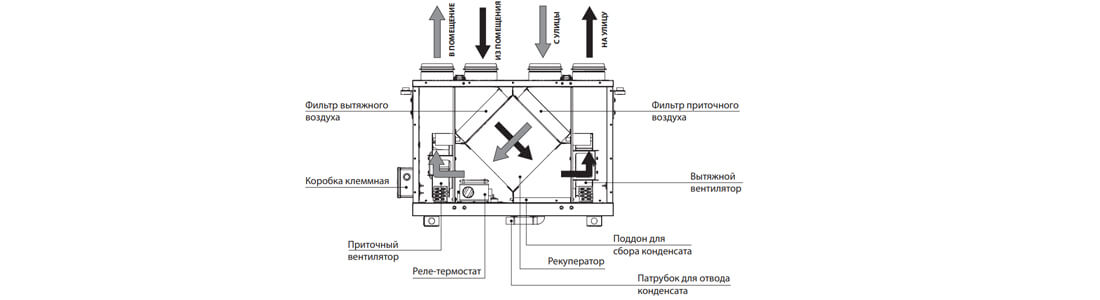

Устройство приточной вентиляции

Схема установки включает несколько необходимых элементов, которые выполняют определенные функции. Принудительная приточная вентиляция состоит из нескольких узлов.

  • Вентилятор является основным компонентом системы. Это может быть осевое, центробежное или канальное устройство. Количество силовых узлов, их мощность определяется после проведения расчета принудительной приточной вентиляции и связано с количеством персонала и посетителей, площадью здания, с проводимыми технологическими процессами (для промышленных предприятий).
  • Фильтры грубой и тонкой очистки — необходимый элемент системы. Они отделяют механические компоненты, пыль, грязь от поступающего потока. Некоторые технологии (производство медикаментов, пищевая промышленность и др.) нуждаются в повышенной чистоте подаваемого воздуха, поэтому такие системы оборудуются комплексом фильтрующих элементов с различными свойствами. Для жилых домов, общественных и торговых помещений достаточно парного фильтра — для грубой очистки класса G4, а для тонкой — F7.
  • Во многих помещениях температура воздуха регламентируется. Если нет четких указаний по величине этого параметра, она поддерживается на комфортных значениях 18 – 20 0С. Для стабилизации параметра система комплектуется теплообменным оборудованием, установленным в нагнетательных каналах после фильтрующего комплекса. Нагрев и охлаждение потока осуществляется с применением электроэнергии, хладагентов, пара, подготовленной воды. Для каждого здания выбирают наиболее эффективный способ, а соответствующие коммуникации подводятся непосредственно к исполнительному органу. Температура не контролируется на предприятиях, технологические процессы которых подразумевают избыточное выделение тепла. В этом случае система вентиляции должна эффективно удалять и утилизировать излишнюю тепловую энергию.
  • Системы принудительного воздухообмена — это сложные технологичные, экономически эффективные устройства, управление которыми в ручном режиме практически невозможно. Автоматика обеспечивает слаженную работу всех компонентов, чутко следит за установленными параметрами, перенастраивая систему. Датчики температуры, скорости движения потока, влажности и других важных показателей контролируют внешние условия в здании, посылают сигнал при их изменении. Автоматическая система управления вносит необходимые коррективы в работу силового оборудования. Применение инверторных двигателей (мощность и производительность управляется не отключением силового агрегата, а изменением частоты вращения) снижает нагрузку на электросети, обеспечивает плавный набор мощности без пиковых значений токов, продлевает моторесурс двигателей в 1,5 - 2 раза.
  • Если вентиляция устанавливается в жилых и общественных зданиях, шумность работы системы регламентируется. Этот показатель можно не учитывать, если агрегаты установлены на промышленных объектах, где шумность работы технологического оборудования намного превышает показатели функционирования установки. Понижение шумности работы достигается при помощи глушителей, устанавливаемых в каналы, синтетической изоляции для воздуховодов (она также стабилизирует температуру потока), использованием шумопоглотительных корпусов, монтажом антивибрационных компенсаторов.

Приточная вентиляция может дополняться устройствами, стабилизирующими относительную влажность потока (осушители/оросители). Схема имеет различную конфигурацию — для небольших помещений применяются сборные моноустановки. Для зданий большой площади и на промышленных объектах используется канальная наборная система с концентрацией оборудования в одном месте (техническая комната).

Дополнительные функции

Вентиляция дополняется определенными функциями, которые способны поддерживать не только рассчитанный воздухообмен, но и определенный микроклимат. К вспомогательным устройствам относятся: нагреватели, охладители, рекуператоры, фильтры.

Нагревательные элементы

Эти устройства монтируются в канал и повышают температуру потока до установленных показателей. В качестве теплоносителя используется пар, вода (раствор гликоля), электроэнергия. Монтаж приточной вентиляции с подогревом является экономически обоснованным решением и позволяет отказаться от дополнительных источников отопления.

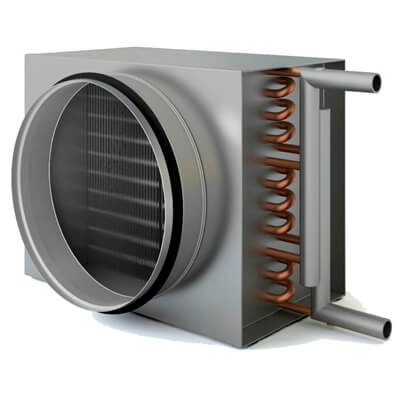

Водяные нагреватели

Эти устройства исполняются прямоугольного или круглого сечения с широкой номенклатурой размеров. Они устанавливаются в соответствующие приточные воздуховоды и обеспечивают нагрев проходящего потока до определенной температуры. Точность показателей обеспечивается работой автоматики.

Устройство представляет собой замкнутый контур из алюминиевых или медных трубок, которые в несколько рядов размещены в корпусе. По трубкам циркулирует теплоноситель определенной температуры. Набегающий поток воздуха омывает контур, его температура повышается. Для эффективной работы необходимо провести точный расчет мощности оборудования.

Трубки бывают гладкими или ребристыми, у последних теплоотдача выше, но и затраты энергоносителей больше.

Монтаж приточной вентиляции такого типа применяется в коттеджах (где установлены автономные обогревательные котлы), в общественных зданиях и в производственных помещениях. Это экономичный и эффективный способ поддержания температуры. Отрицательный фактор — большая инерция регулирования процесса.

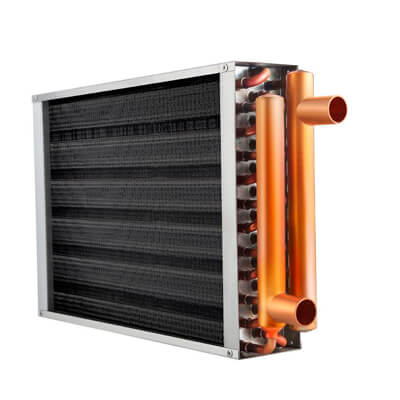

Паровые теплообменники

Вентиляция с подогревом работает по такому же принципу, как и водяные нагреватели, но в качестве теплоносителя применяется пар под повышенным давлением. Такие теплообменники устанавливаются на предприятиях, где технологические процессы выделяют избыточное тепло или пар, который нужно утилизировать.

Ко всем замкнутым системам, работающим под давлением, применяются особые требования по безопасности. При запуске оборудование проходит многоступенчатую проверку и постоянный контроль в период эксплуатации.

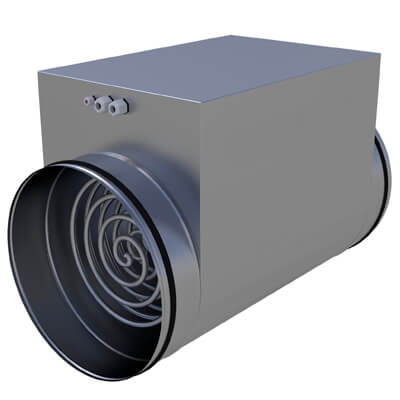

Электрические элементы

Чтобы установить приточную вентиляцию с подогревом, источник электроэнергии оснащается ТЭН различной конфигурации и мощности. Электрический элемент помещается в корпус из нержавеющей стали и подключается к электросети.

За температурой нагрева следит датчик термостата, он также регулирует накал при изменении устанавливаемого параметра. Трубки корпуса могут иметь ребра или быть гладкими. Перед приобретением следует рассчитать соотношение площади помещения, теплоотдачи нагревателя, мощности и скорости потока воздуха. С этой задачей успешно справляются инженеры с профильным образованием. В случае несоответствия параметров нагреватель будет малоэффективен или быстро придет в негодность. Наличие ребер на трубах следует учитывать при выборе модели, поскольку разница по теплоотдаче между элементами составляет 1,7 - 2 раза.

Приточная система такого типа рассчитана на применение в зданиях площадью до 150 м2, поскольку с повышением размеров нужно многократно увеличивать мощность элементов, прокладывая специальные линии электроснабжения, а энергозатраты катастрофически увеличиваются.

Компания «Авимос» проектирует и выполняет монтаж приточной системы вентиляции, которая обеспечит оптимальную температуру здания зимой. Профильные инженеры выберут эффективную модель, проведут расчет параметров, установят и подключат оборудование к системе.

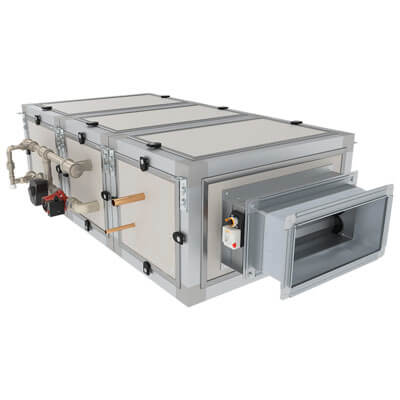

Охлаждение

Устройство может оснащаться дополнительным охлаждением. Это экономически обоснованное инженерное решение, которое позволяет отказаться от приобретения сплит-систем, обеспечивая здание чистым подготовленным воздухом оптимальной температуры через общие каналы. В качестве хладагента используется подготовленная вода или фреон.

Водяные охладители

Приточная система вентиляции оборудуется теплообменными устройствами канального типа. Они бывают квадратного или прямоугольного сечения. Конструктивно устройство представляет собой моноблок с несколькими рядами медных трубок, установленных в корпусе в шахматном порядке. Для увеличения теплообмена на трубках монтируются алюминиевые ребра.

По замкнутому контуру циркулирует смягченная отфильтрованная вода с пониженной температурой. Снижение температуры воды можно проводить различными способами (устройством бассейна перед зданием, использованием централизованной системы или артезианских скважин). После охлаждения воздушного потока использованная вода возвращается в систему и может применяться повторно или для производственных и бытовых нужд.

  • Преимуществом такой системы является минимизация эксплуатационных затрат. Энергия тратится только на прокачивание воды по трубопроводам.
  • Отрицательной стороной можно считать невысокую эффективность. Для охлаждения крупных помещений применяются моноблоки с большой площадью теплообмена.

Фреоновые устройства

Эти теплообменные блоки представляют собой замкнутые контуры из медных трубок с алюминиевыми ребрами, заключенные в прямоугольный корпус. Устройство подключено к компрессору, который обеспечивает циркуляцию хладагента по системе. Моноблок выступает в качестве испарителя, в котором кипит фреон. При кипении элемент забирает температуру у набегающего воздушного потока, который с определенной скоростью движется по каналу.

Оборудование очень эффективно и может быстро понизить температуру в помещении на 15 - 20 0С. Показатели легко регулируются в автоматическом режиме.

Отрицательная сторона системы — необходимость энергообеспечения мощного компрессора.

Охладители дают возможность отказаться от применения дополнительного силового оборудования и регулировать температуру одной системой. Устройства устанавливаются в вентканалах жилых зданий, общественных строений, офисных и торговых помещений.

Утилизация тепла

Для повышения энергоэффективности инженеры разработали несколько решений для использования тепла отводимого из помещения воздуха для обогрева задания. Приточная вентиляция с рекуперацией обеспечивает 50% - 90% экономии энергоресурсов на отопление за счет утилизации температуры удаляемого потока. Их принцип действия основан на передаче тепла отводимого воздуха нагнетаемому потоку.

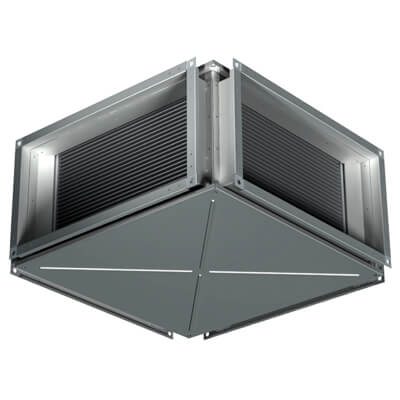

Пластинчатый рекуператор

Конструктивно агрегат состоит из герметичного корпуса, в котором размещены параллельные воздуховоды. Каналы разделяют пластинки, через которые проводится теплообмен. Они изготавливаются из стали или алюминия.

Пластины собраны в блоки по 50 -70 штук для обеспечения наклонного размещения каналов. В этом случае формируются турбулентные потоки, которые повышают эффективность теплообмена. Приточный и вытяжной поток движутся параллельно, но не смешиваются. Это оборудование используется на предприятиях, где в отводимом воздухе присутствуют вредные вещества, которые не должны попадать в рабочую зону. Показатель экономии энергоресурсов находится в пределах 45% – 70%.

Преимущества устройства:

  • упрощенный монтаж и обслуживание агрегата;
  • потоки не смешиваются, приточный воздух остается чистым;
  • небольшие габаритные размеры, приемлемая цена;
  • отсутствие движущихся узлов, деталей.

Недостатки:

  • образование конденсата в вытяжном воздуховоде;
  • возможность обледенения зимой.

Недостатки устраняются предварительным прогревом притока.

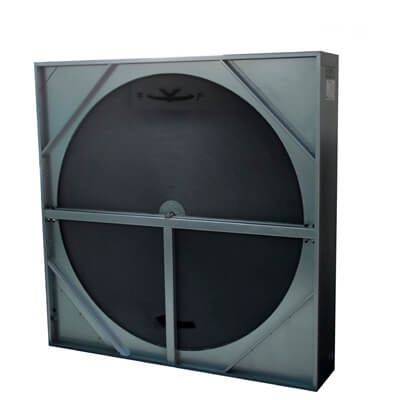

Роторный рекуператор

Приточная вентиляция, оборудованная устройством такого типа, экономит до 90% энергоресурсов. Рекуператор представляет собой барабан, который вращается на оси в потоке воздуха. Он разделен на отсеки со стенками с высокой теплопроводностью. В отсеки последовательно попадает приточный/вытяжной воздух, осуществляя теплообмен.

КПД и производительность можно регулировать, изменяя скорость вращения барабана. При ее росте увеличивается производительность, а при уменьшении — КПД.

Преимущества

  • высокая энергоэффективность;
  • увлажнение потока отводимым воздухом позволяет обойтись без дополнительного вспомогательного оборудования — оросителя;
  • окупаемость устройства 3 - 4 года.

Недостатки:

  • сложность конструкции и обслуживания;
  • подмес отводимого воздуха в приточный поток в объеме 4% - 8%;
  • значительные габаритные размеры, довольно высокая цена.

Оборудование применяется для увеличения энергоэффективности объектов с высокой разницей температур поступающего и отводимого воздуха.

Установка с промежуточным теплоносителем

В качестве теплоносителя используется раствор гликоля. Устройство состоит из двух теплообменных блоков, один из них устанавливается в вытяжной канал, а второй — в приточный. Гликолевый раствор прокачивается между теплообменниками, передавая температуру от вытяжки к притоку. Для работы в систему включен насос, расширительная емкость, датчик температур, подрывной клапан.

В системе воздушные массы не смешиваются, двигаясь по собственным каналам. КПД устройства на уровне 45% - 55%, а время окупаемости 2 года.

Преимущества:

  • возможна регулировка оборудования при помощи изменения параметров циркуляционного насоса;
  • компоненты можно устанавливать на значительном удалении друг от друга (до 800 метров);
  • допустима различная конфигурация оборудования (1 вытяжка, несколько притоков или наоборот).

К недостаткам можно отнести зимнее обмерзание. Агрегат монтируется в помещениях с высокой токсичностью отводимого состава.

Тепловой рекуператор

В корпусе установлен комплекс медных трубок, заполненных фреоном, который легко испаряется. Принцип работы обусловлен естественной реакцией элемента на изменения температуры.

Нижние концы блока трубок омываются отводимым воздухом, а через верхние проходит нагнетаемый поток. Теплый воздух заставляет фреон кипеть, газ поднимается, передает тепло приточному потоку, конденсируясь. Процесс повторяется регулярно. Энергоэффективность агрегата 60% - 65%.

Преимущества:

  • оборудование замкнуто и не требует дополнительного технического обслуживания;
  • работа не создает шума;
  • не требуется подключение к источнику питания;
  • небольшие габариты, вес;
  • потоки не смешиваются.

Недостатки:

  • эффективно работает в узком диапазоне температур. Резкое изменение может нарушить физический процесс;
  • фреон имеет высокую жидкотекучесть, малейшая разгерметизация приведет к остановке процесса.

Оборудование применяется для жилых зданий, в офисах, на небольших производствах.

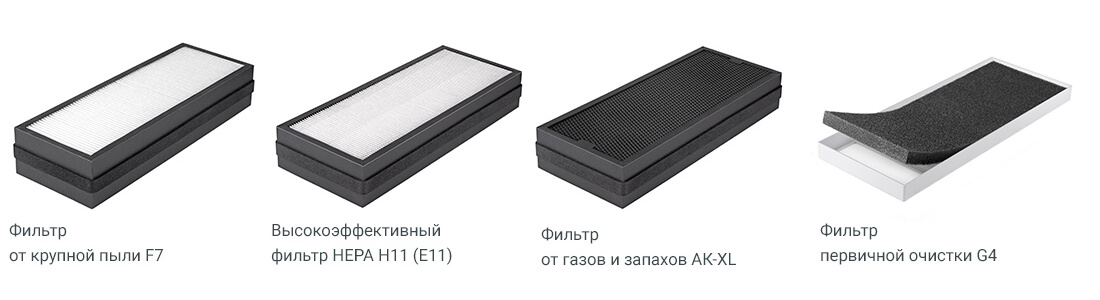

Фильтрация

Поскольку с потоком воздуха в здание попадает грязь, пыль, механические частицы. Приточная система оснащается фильтрующими элементами. Исходя из особенностей окружающей атмосферы и производственных процессов, применяется различный набор фильтров.

Фильтры бывают общего или специального назначения. По своим возможностям задерживать мелкие фракции они классифицируются:

  • G — предназначены для грубой очистки от мусора, защиты деталей оборудования;
  • М — средней очистки применяются при невысоких требованиях к составу подаваемого воздуха;
  • F — обеспечивают тонкую окончательную очистку воздушных масс.

По используемым материалам

  • Механические — предназначены для выделения из потока частиц размером до 5 мкм. Они используются для предварительной фильтрации.
  • Масляные — представляют собой комбинированные синтетические волокна, обработанные минеральными маслами. Слой масла связывает средние по размерам загрязнители. Устанавливаются на этапе предварительной очистки.
  • Угольные — производят фильтрацию по технологии абсорбции, когда пористое вещество поглощает более мелкие фракции и составы. Эффективно очищает от загазованности, неприятных запахов.
  • Губчатые — изготавливаются из обработанного полиуретана. Их можно очищать многократно.
  • HEPA-фильтры изготавливаются из синтетических волокон или бумаги. Поверхность обрабатывается антибактериологическими реактивами. Работают в комплексе с менее точными элементами. Осуществляют окончательную очистку.

Установка необходимого набора фильтрующих элементов не только защитит от повреждений вентиляционное оборудование, но и обеспечит здание чистым подготовленным воздухом.

Экономический расчет

Компания «Авимос» дает возможность своим заказчикам ознакомиться с предварительной стоимостью приточной вентиляции для различных зданий. Наши инженеры разработали проекты приточной вентиляции, рассчитали цену системы для объектов различной площади и назначения. Выбрали минимальный комплект оборудования и вспомогательных устройств для реализации проекта. Итогом расчета служит калькулятор, который размещен на сайте.

Заказчик может ознакомиться с результатами, выбрав площадь и назначение объекта. Через несколько секунд он получит требуемые сведения.

Уточнить стоимость можно через менеджера компании, который направит на объект профильного инженера. Наш сотрудник ознакомится с особенностями здания и подготовит аналитическую записку, которая станет основой предварительного проектирования.

Если сооружение еще не возведено, достаточно прислать в компанию генеральный план с объяснением назначения всех помещений и пожеланиями по параметрам вентилирования. На основании этих данных выбирается схема вентилирования, проводится экономический расчет, который передается менеджеру. Он готовит коммерческое предложение и направляет его заказчику.

Если предварительная цена устраивает, наши сотрудники приступают к проекту приточной вентиляции. Цена может измениться в сторону удешевления или удорожания, но не более чем на 10%

Мы работаем открыто, все наши предложения экономически обоснованы.

Особенности монтажа

Монтаж приточной вентиляции даже для небольшой квартиры проводит только профильная компания. Инженеры проведут необходимые расчеты, выберут оптимальное оборудование и места его размещения. Определят конфигурацию, сечение воздуховодов и необходимость установки вспомогательных устройств. Системы, установленные компанией «Авимос», работают тихо, энергоэффективны, имеют оптимальную производительность и функциональность.

  • Целесообразней разработать систему вентилирования до начала строительства или реконструкции здания, проложить соответствующие воздуховоды и подготовить место для установки силового агрегата.
  • Если ремонт уже закончен, придется задействовать несколько установок меньшей мощности для минимизации длины каналов, а это значительно дороже одного агрегата.

Для небольших компактных установок разработана методика, поэтому монтаж приточной системы вентиляции проводится в течение нескольких рабочих дней.

  • После расчета и выбора оптимальной установки определяется место монтажа.
  • При помощи алмазного режущего инструмента выполняются технологические проемы в стенах.
  • Удаляется пыль и строительный мусор.
  • Силовая установка и вспомогательное оборудование закрепляются на размеченном и подготовленном месте.
  • Агрегат подключается к энергопитанию.
  • Монтируются защитные и декоративные элементы. Установка запускается и тестируется на различных режимах. Проверяется работа автоматики и дополнительные функции.

Если устанавливается сложная наборная система для крупного объекта, задействуется монтажная бригада, оснащенная специальными инструментами.

  • На место выезжают несколько замерщиков, которые под руководством инженера и в соответствии с проектной документацией размечают здание для установки воздуховодов.
  • Подготавливаются площадки для монтажа силовых установок и вспомогательных элементов.
  • Воздуховоды собираются и крепятся к несущим конструкциям в маркированных точках.
  • Вспомогательные устройства устанавливаются в каналы, монтируются нагнетающие вентиляторы.
  • Необходимые коммуникации прокладываются для подключения к охладителям, обогревателям, монтируется рекуператор.
  • Оборудование подключается к системам питания. Устанавливается автоматизированное управление.

Оборудование запускается, каналы проверяются на герметичность. Тестирование на всех режимах с использованием автоматики является обязательной процедурой в нашей компании. Этот этап проводится в присутствии заказчика. Система балансируется и передается для эксплуатации. Компания Авимос выполняет монтаж приточной вентиляции на выгодных условиях, в подтверждение качества выполненной работы и примененного оборудования мы выдаем полные гарантийные обязательства.
